水沖洗系統

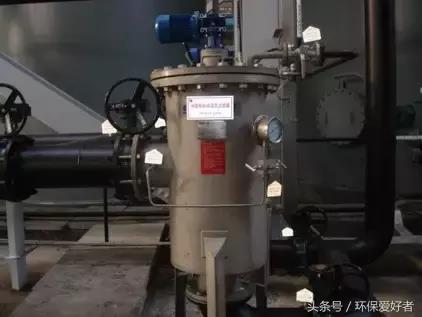

水沖洗系統由噴淋水系統和循環水處理系統組成，噴淋水系統通過選擇適合的噴嘴類型和噴嘴孔徑，并經過合理的管道布置和噴嘴布置，可以確保極板極線的清洗效果。循環水處理系統將噴淋收塵后的水進行加堿中和處理，經過濾后循環噴淋使用。通過與濕法脫硫工藝水系統的聯合循環，可將濕式電除塵排放水量降到最低，實現循環水利用的最大化。

煙道除霧器

水平煙道除霧器布置在濕式電除塵器出口水平支管煙道上，用于降低煙氣水霧含量，減輕煙氣對管式GGH的低溫段換熱管的腐蝕。

6.立式采用濕式電除塵系統

立式濕電和臥式濕電的原理基本相同，都是靠高壓電源放電使得粉塵和液滴在靜電場內進行荷電，荷電后的粉塵在電場力的作用下到達到集塵板/管；濕電在飽和濕煙氣條件下工作。立式濕電借助煙氣自帶水清灰并采用定期水沖洗的方式，不會產生集塵及二次飛揚。

立式濕電可安裝在吸收塔頂部及側面，安裝在塔頂時，需將吸收塔錐體及出口割除，改成方圓節煙道接口。

立式濕電頂部

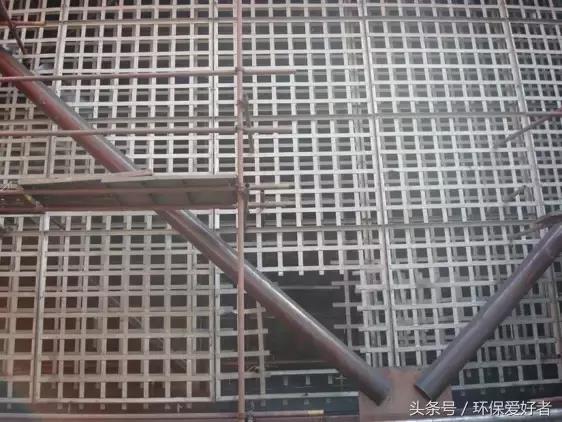

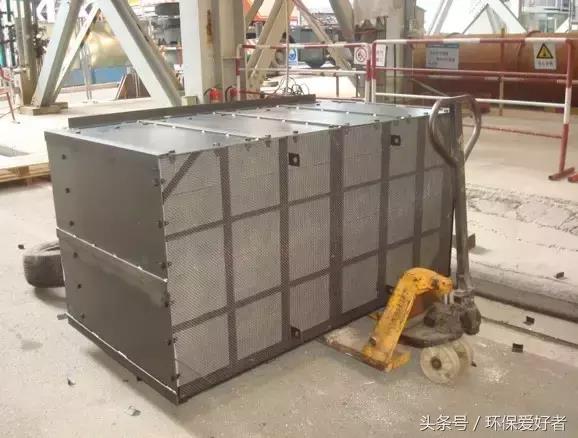

陽極模塊

7.煙氣系統

從鍋爐吸收塔后煙道引出的煙氣，通過濕式電除塵，在濕式電除塵本體內除塵凈化，經濕電出口煙道除霧器進入管式GGH煙氣加熱器加熱后，再接入主體煙道經煙囪排入大氣。

8.疏放水系統

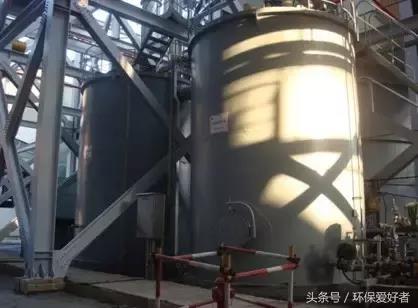

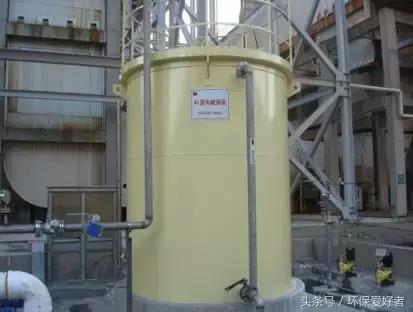

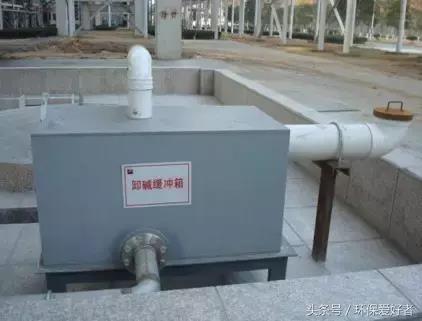

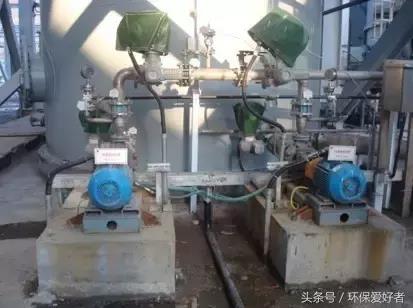

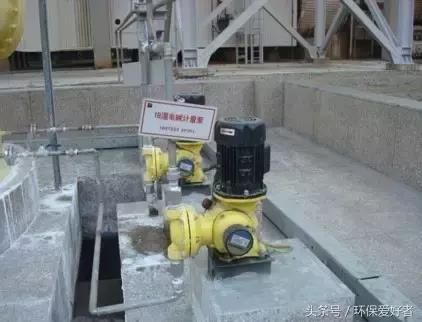

疏放水系統主要包含熱媒疏水池及泵，冷卻水收集池及泵，堿罐區域集水坑及泵。

面對日益嚴峻的“十面霾伏”，只要我們下大力氣進行環境改造，“擼起袖子加油干”，就一定能戰勝霧霾，擁抱蔚藍天空。

燃煤電廠”超低排放“

還我藍天白云

一

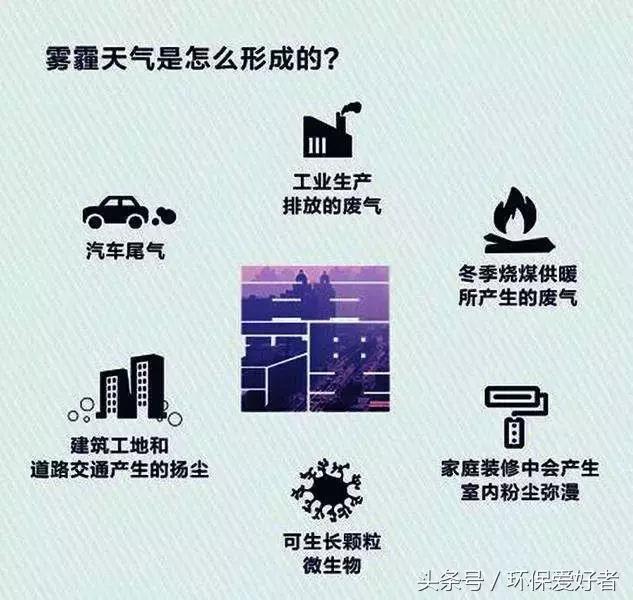

關于霧霾

近年來，像圖中這樣“霧霾圍城”的情況我們都不陌生。

“到底是哪些原因?qū)е逻@么嚴重的霧霾？”

“什么時候能一直呼吸潔凈的空氣？”

……

當空氣重污染天氣不斷發生時，不少人發出這樣的疑問。

面對持續來臨的霧霾天氣，如何有效減少霧霾？

答：防治霧霾需要全社會動員，綜合整治。其中，實現煤炭清潔利用，對燃煤電廠進行煙氣超低排放改造是重要的一環。

二

什么是煙氣超低排放?

所謂煙氣超低排放，是指燃煤鍋爐大氣污染物排放濃度達到甚至優于天然氣燃氣輪機組大氣污染物排放濃度限值。燃煤鍋爐的大氣污染物排放濃度達到以下指標：氮氧化物排放濃度不大于50毫克每標準立方米，煙塵排放濃度不大于5毫克每標準立方米，二氧化硫排放濃度不大于35毫克每標準立方米。

三

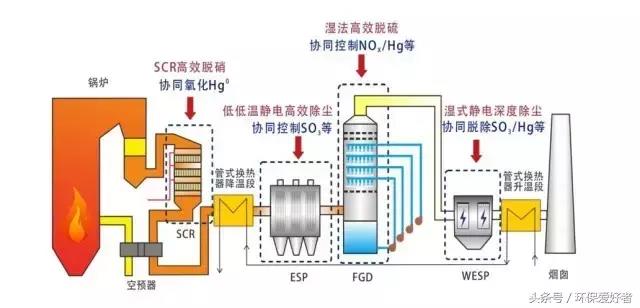

實現煙氣超低排放的4項關鍵技術

1、煙氣高效脫硝技術

煙氣高效脫硝技術通過實施鍋爐低氮燃燒改造、SCR脫硝系統提效等技術措施來使整個系統的脫硝效率達到90%以上。同時，在SCR裝置中加裝改性催化劑，協同氧化單質汞，提高下游設備的脫汞效率。

2、低低溫靜電高效除塵技術

低低溫靜電高效除塵技術包含了兩種設備，即無泄漏管式煙氣-煙氣換熱器和低低溫靜電除塵器，并在低低溫靜電除塵器上使用高頻電源。該技術除塵效率高，電耗和運行費用低，除塵效率可達99.9%以上，三氧化硫脫除效率可達85%以上，能有效減少“石膏雨”。

3、濕法煙氣高效脫硫技術

濕法煙氣高效脫硫技術是在原有煙氣脫硫技術基礎上，對脫硫系統進行提效，可采用增加均流提效板、采用交互式噴淋提高液氣比、增加脫硫增效環等方式，可使整個系統的脫硫效率達到98%以上，提升聯合除塵效率。

4、濕式靜電深度除塵技術

濕式靜電深度除塵技術是將濕式靜電除塵器布置在脫硫吸收塔后，可以有效去除煙氣中的超微顆粒、PM2.5、三氧化硫微液滴、汞及除霧器后煙氣中攜帶的脫硫石膏霧滴等污染物，徹底消除“石膏雨”現象，是一種高效的靜電除塵器。除塵效率可達70%以上，三氧化硫脫除效率可達60%以上。

四

實現煙氣超低排放改造的法寶

1、脫硝系統

新增備用層新鮮催化劑

作為降低氮氧化物濃度的主要技術核心，通過在SCR反應器第三層預留空間內安裝新鮮催化劑，將氮氧化物濃度從100毫克每標準立方米降至50毫克每標準立方米。

新增備用層聲波吹灰器

SCR反應器布置于省煤器出口的高含塵區，催化劑易發生堵灰。為有效減少粉塵堆積，降低系統阻力，在新增催化劑上方配套安裝一層聲波吹灰器。

2、水媒式煙氣換熱系統

新增管式GGH

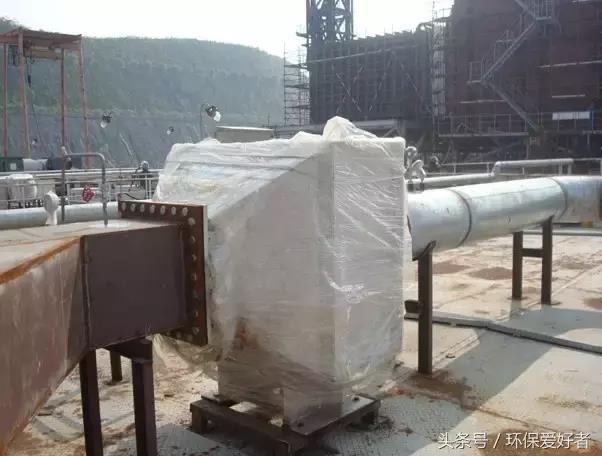

管式GGH主要包括兩級換熱器（煙氣冷卻器和煙氣加熱器）、熱媒輔助加熱系統、熱媒增壓系統及附屬管道、閥門、附件等。熱媒介質采用除鹽水，閉式循環，增壓泵驅動，熱媒輔助加熱系統采用輔助蒸汽加熱。管式GGH利用煙氣自身熱量加熱排放煙氣溫度至80℃左右，既實現低低溫除塵，又消除煙囪排煙的煙羽，改善煙氣排放條件。

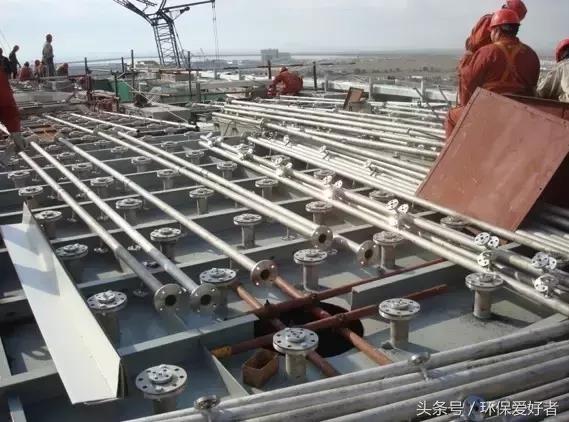

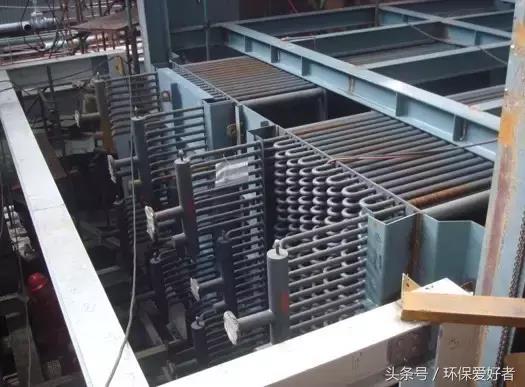

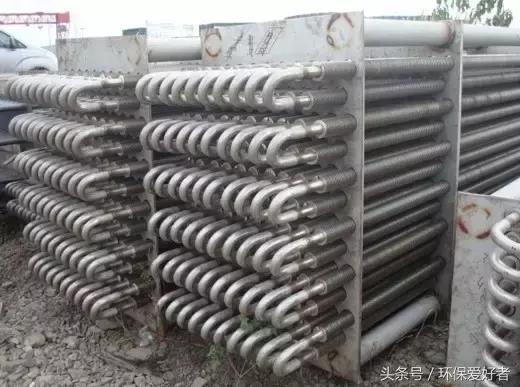

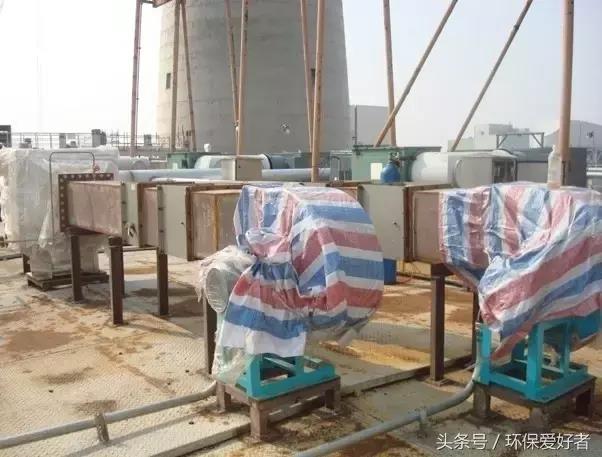

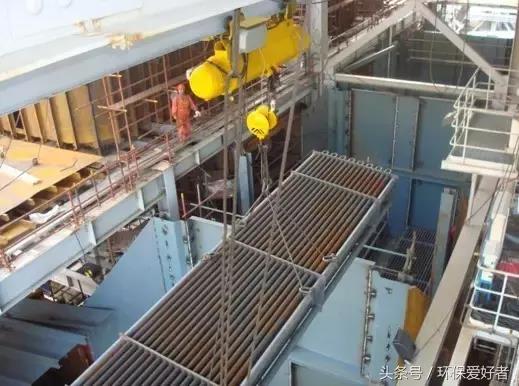

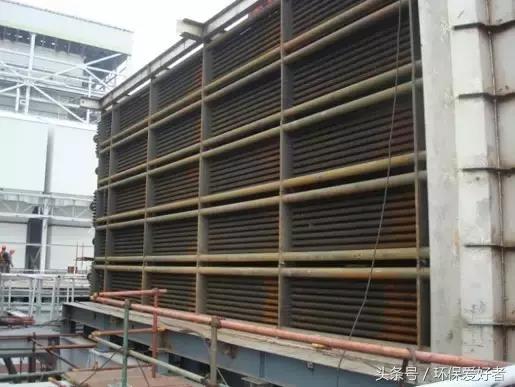

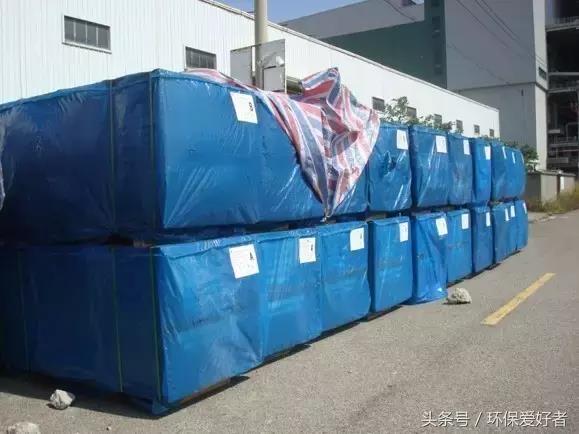

管式GGH設備照片及安裝過程

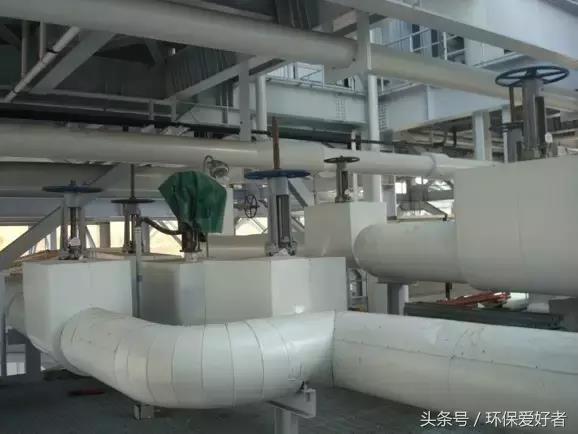

熱媒增壓系統

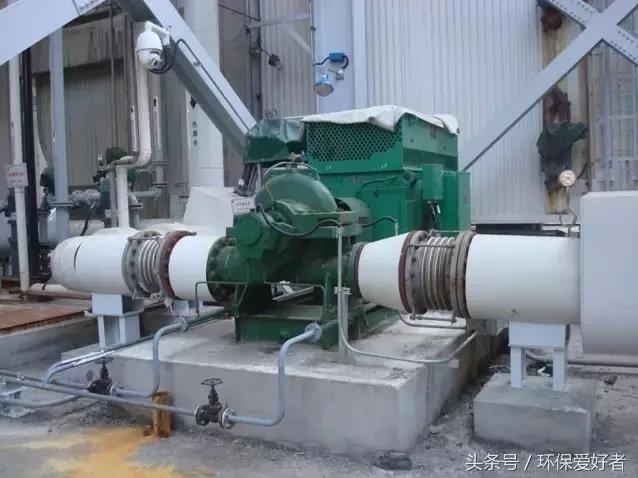

兩級換熱器之間的換熱通過閉式循環的熱媒水實現，通過熱媒增壓泵驅動。系統設置熱媒水旁路，通過調節熱媒水流量煙氣冷卻器出口的煙氣溫度控制在90℃左右，以滿足低低溫電除塵器入口煙氣溫度的要求。熱媒循環管道材質為20號鋼。

熱媒輔助加熱系統

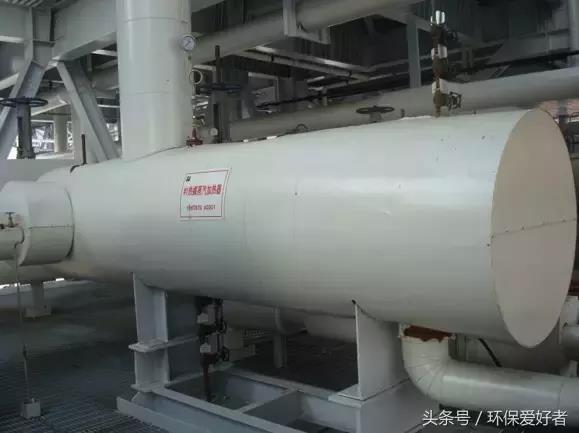

為保證機組在低負荷工況下煙氣加熱器出口煙氣溫度不低于80℃，管式GGH系統增設熱媒輔助加熱系統。熱媒輔助加熱介質采用輔助蒸汽，輔助蒸汽從各機組輔汽聯箱引接，蒸汽冷凝水進入鍋爐疏水擴容器。熱媒輔助加熱器為管殼式。

熱媒補水系統

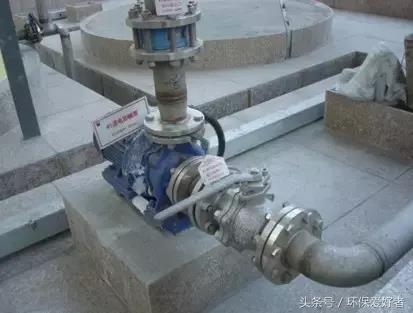

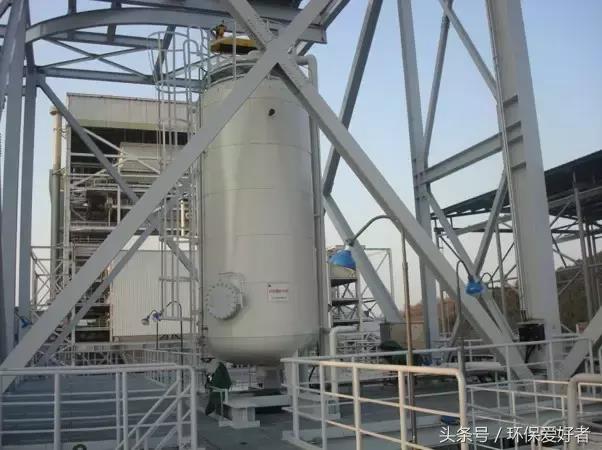

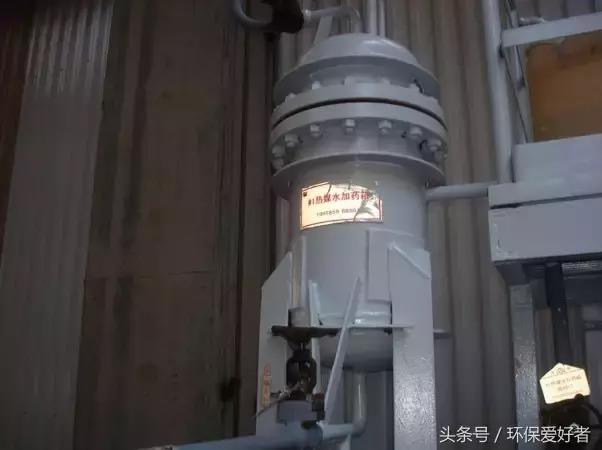

當事故或停機檢修需要疏放熱媒水時，需要進行熱媒水補充，為此設置熱媒補充水箱。熱媒水為閉式循環，正常工況下不進行熱媒水的補充及疏放，為了防止長期運行時因結垢等問題帶來熱媒水的污染，考慮設置加藥罐。

3.低低溫電除塵改造

低低溫電除塵的改造主要是改造現有的干式靜電除塵器。由于煙氣溫度降低后灰的流動性變差，關鍵部位會產生結露爬電和腐蝕現象等，對灰斗和關鍵部位需要進行相應的改造。

強制熱風吹掃裝置

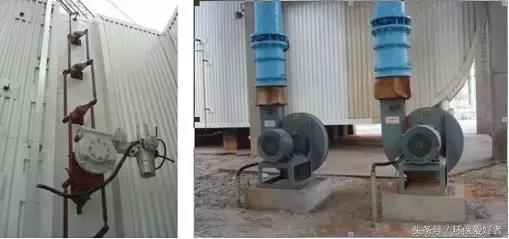

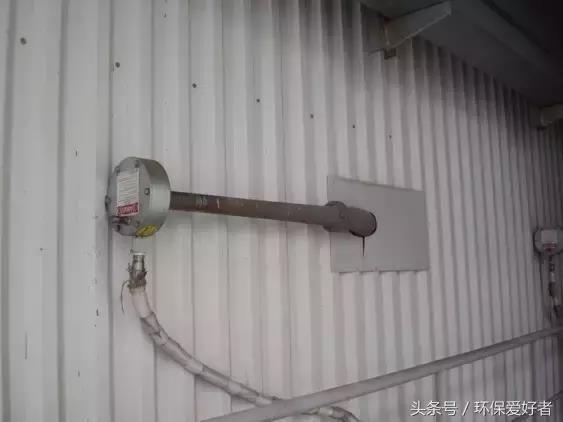

電除塵器所有絕緣件位置設置強制熱風吹掃裝置。強制熱風吹掃裝置主要有風機、蒸汽加熱器及配管組成。強制熱風吹掃裝置安裝于電除塵器頂部。

灰斗采用蒸汽加熱

增設輔助蒸汽加熱裝置，輔助蒸汽從進入管式GGH熱媒輔助加熱器管道引接，拆除原有的電加熱，所有灰斗全部采用蒸汽加熱。保證全灰斗壁溫不低于120℃，蒸汽冷凝水進入鍋爐疏水擴容器。

4.脫硫系統改造

脫硫系統提效改造的技術路線比較多。在一定條件下，采用優化噴淋方式是一種比較簡單經濟的手段，具體案例如下：拆除原有的三層噴淋母管，將第二、三層標準型噴淋母管及噴嘴改為交互式噴淋系統；原第一層吸收塔漿液循環泵增加揚程后與原第二層吸收塔漿液循環泵構成第一層交互式噴淋系統；新增加的吸收塔漿液循環泵與原第三層吸收塔漿液循環泵構成第二層交互式噴淋系統。

在第一層噴淋母管拆除后留下的空間新增設一層合金均流增效板及支撐梁，與原有的一層均流增效板構成雙均流增效板系統。同時安裝吸收塔增效裝置。

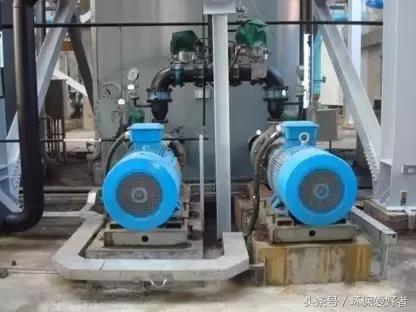

吸收塔漿液循環泵改造

由于噴淋層改為交互式，原有第一層吸收塔漿液循環泵的揚程有所變化，因此需進行改造。典型工程中需更換第一層循環泵葉輪，同時新增一臺循環泵。

5.水平布置濕式電除塵

布置在脫硫吸收塔后煙道上的濕式靜電除塵器，是一種末端高效的除塵方式，可以有效去除煙氣中的超微微粒、PM2.5、三氧化硫微液滴、汞及煙氣中攜帶的脫硫石膏霧滴等污染物。以水平板式濕式靜電除塵器為例，其組成主要有本體部分、水沖洗系統等。

濕式靜電除塵器本體

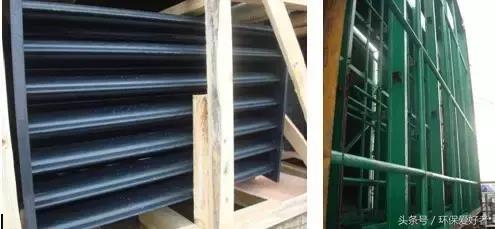

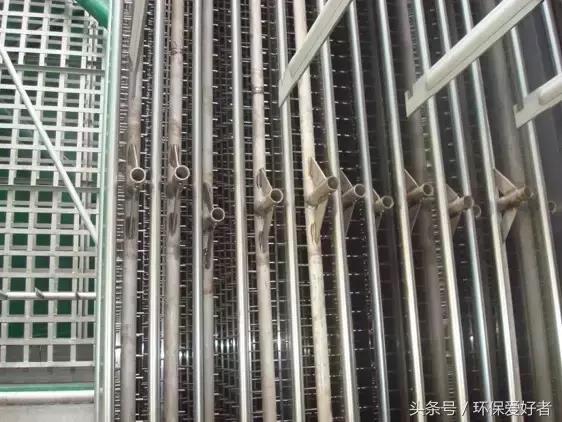

濕式靜電除塵器本體部分主要結構包括：鋼支架、殼體、陰極線及框架、陽極板、進出口煙箱、灰斗、平臺扶梯、內部配管及噴嘴，氣流均布板等。

供稿：中國能建浙江院
