本實用新型涉及土壤研磨除塵技術領域，且公開了一種土壤研磨下吸式除塵器，包括機體，所述機體的內部設置有除塵倉，所述除塵倉的內壁固定安裝有除塵儀器，所述除塵儀器的下方設置有粉塵收集箱，且粉塵收集箱與除塵倉的內壁滑動連接，所述機體的頂部固定安裝有頂架，所述機體的側面固定安裝有固定臺。該土壤研磨下吸式除塵器，通過設置轉動電機，利用轉動電機帶動皮帶輪轉動，通過皮帶輪帶動螺軸轉動，皮帶輪和螺軸有四個，四個皮帶輪通過傳動皮帶傳動連接，進而使得四個螺軸同時轉動，進而使得對研磨板的高度進行調節，保證了能夠?qū)Σ煌叨鹊氖褂谜哐心ナ褂茫岣吡搜心コ龎m器的使用性。

1．一種土壤研磨下吸式除塵器，包括機體（1），其特征在于：所述機體（1）的內部設置有除塵倉（2），所述除塵倉（2）的內壁固定安裝有除塵儀器（3），所述除塵儀器（3）的下方設置有粉塵收集箱（4），且粉塵收集箱（4）與除塵倉（2）的內壁滑動連接，所述機體（1）的頂部固定安裝有頂架（5），所述機體（1）的側面固定安裝有固定臺（6），所述固定臺（6）的一側設置有緩沖節（7），且緩沖節（7）與機體（1）固定連接，所述緩沖節（7）遠離機體（1）的一端固定連接有緩沖臺（8），所述機體（1）的正面設置有控制臺（9），所述頂架（5）的正面固定安裝有轉動電機（10），所述轉動電機（10）的輸出軸固定連接有皮帶輪（11），所述皮帶輪（11）的底端固定連接有螺軸（12），所述皮帶輪（11）的表面活動連接有傳動皮帶（13），所述螺軸（12）的表面螺紋套接有研磨板（14），所述機體（1）的底面固定安裝有輪轂（15）。

2．根據權利要求1所述的一種土壤研磨下吸式除塵器，其特征在于：所述固定臺（6）內設置有滑槽，且固定臺（6）與緩沖臺（8）滑動連接。

3．根據權利要求1所述的一種土壤研磨下吸式除塵器，其特征在于：所述螺軸（12）和皮帶輪（11）均有四個，所述傳動皮帶（13）有三個，且四個皮帶輪（11）通過三個傳動皮帶（13）傳動連接，所述螺軸（12）的底端與機體（1）轉動連接。

4．根據權利要求1所述的一種土壤研磨下吸式除塵器，其特征在于：所述緩沖節（7）包括滑動柱（701），所述滑動柱（701）滑動連接有固定柱（702），所述滑動柱（701）靠近固定柱（702）的一端固定安裝有緩沖簧（703），且緩沖簧（703）遠離滑動柱（701）的一端與固定柱（702）固定連接。

5．根據權利要求1所述的一種土壤研磨下吸式除塵器，其特征在于：所述緩沖臺（8）包括緩沖板（801），所述緩沖板（801）的一側固定安裝有滑動板（802）。

6．根據權利要求1所述的一種土壤研磨下吸式除塵器，其特征在于：所述輪轂（15）有四個，所述控制臺（9）設置有啟動、關閉按鈕和三孔插電板。

一種土壤研磨下吸式除塵器

技術領域

本實用新型涉及土壤研磨除塵技術領域，具體為一種土壤研磨下吸式除塵器。

背景技術

土壤研磨除塵器是在土壤處理過程中的一種除塵裝置儀器，土壤樣品進入實驗室風干后根據分析的檢測因子不同會對土壤樣品進行前處理，前處理研磨過程中土壤樣品會產生粉塵，粉塵的逸散會影響實驗室環境。

為了避免粉塵的影響，需要除塵器進行除塵，傳統的土壤研磨除塵器往往其研磨板高度為固定高度，然而由于使用者身高的不同，會影響研磨的使用體驗，進而影響研磨的效率，另外傳統的土壤研磨除塵器往往未設有防護，當其受到外力碰撞時，其內部的元器件存在松動損壞的風險，不利于研磨除塵器的長期使用。

實用新型內容

針對現有技術的不足，本實用新型提供了一種土壤研磨下吸式除塵器，具備研磨板高度可調節、除塵器防撞緩沖和研磨更加方便快捷的優點，解決了上述背景技術中提出的問題。

本實用新型提供如下技術方案：一種土壤研磨下吸式除塵器，包括機體，所述機體的內部設置有除塵倉，所述除塵倉的內壁固定安裝有除塵儀器，所述除塵儀器的下方設置有粉塵收集箱，且粉塵收集箱與除塵倉的內壁滑動連接，所述機體的頂部固定安裝有頂架，所述機體的側面固定安裝有固定臺，所述固定臺的一側設置有緩沖節，且緩沖節與機體固定連接，所述緩沖節遠離機體的一端固定連接有緩沖臺，所述機體的正面設置有控制臺，所述頂架的正面固定安裝有轉動電機，所述轉動電機的輸出軸固定連接有皮帶輪，所述皮帶輪的底端固定連接有螺軸，所述皮帶輪的表面活動連接有傳動皮帶，所述螺軸的表面螺紋套接有研磨板，所述機體的底面固定安裝有輪轂。

優選的，所述固定臺內設置有滑槽，且固定臺與緩沖臺滑動連接。

優選的，所述螺軸和皮帶輪均有四個，所述傳動皮帶有三個，且四個皮帶輪通過三個傳動皮帶傳動連接，所述螺軸的底端與機體轉動連接。

優選的，所述緩沖節包括滑動柱，所述滑動柱滑動連接有固定柱，所述滑動柱靠近固定柱的一端固定安裝有緩沖簧，且緩沖簧遠離滑動柱的一端與固定柱固定連接。

優選的，所述緩沖臺包括緩沖板，所述緩沖板的一側固定安裝有滑動板。

優選的，所述輪轂有四個，所述控制臺設置有啟動、關閉按鈕和三孔插電板。

與現有技術對比，本實用新型具備以下有益效果：

1、該土壤研磨下吸式除塵器，通過設置轉動電機，利用轉動電機帶動皮帶輪轉動，通過皮帶輪帶動螺軸轉動，皮帶輪和螺軸有四個，四個皮帶輪通過傳動皮帶傳動連接，進而使得四個螺軸同時轉動，進而使得對研磨板的高度進行調節，保證了能夠?qū)Σ煌叨鹊氖褂谜哐心ナ褂?，提高了研磨除塵器的使用性。

2、該土壤研磨下吸式除塵器，通過設置固定臺、緩沖節和緩沖臺，利用滑動板在固定臺內滑動，當機體受到碰撞時，通過滑動柱在固定柱內滑動，通過緩沖簧使得對緩沖板受到的碰撞進行緩沖吸能，進而對機體內部的元器件進行保護，提高了研磨除塵器的安全性，保證了研磨除塵器的使用壽命。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I(lǐng)域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

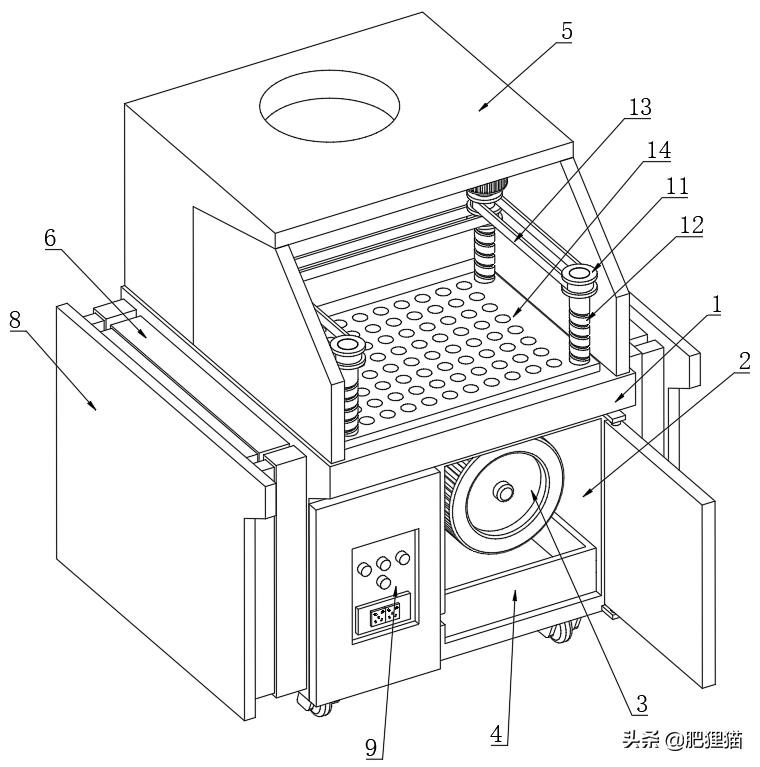

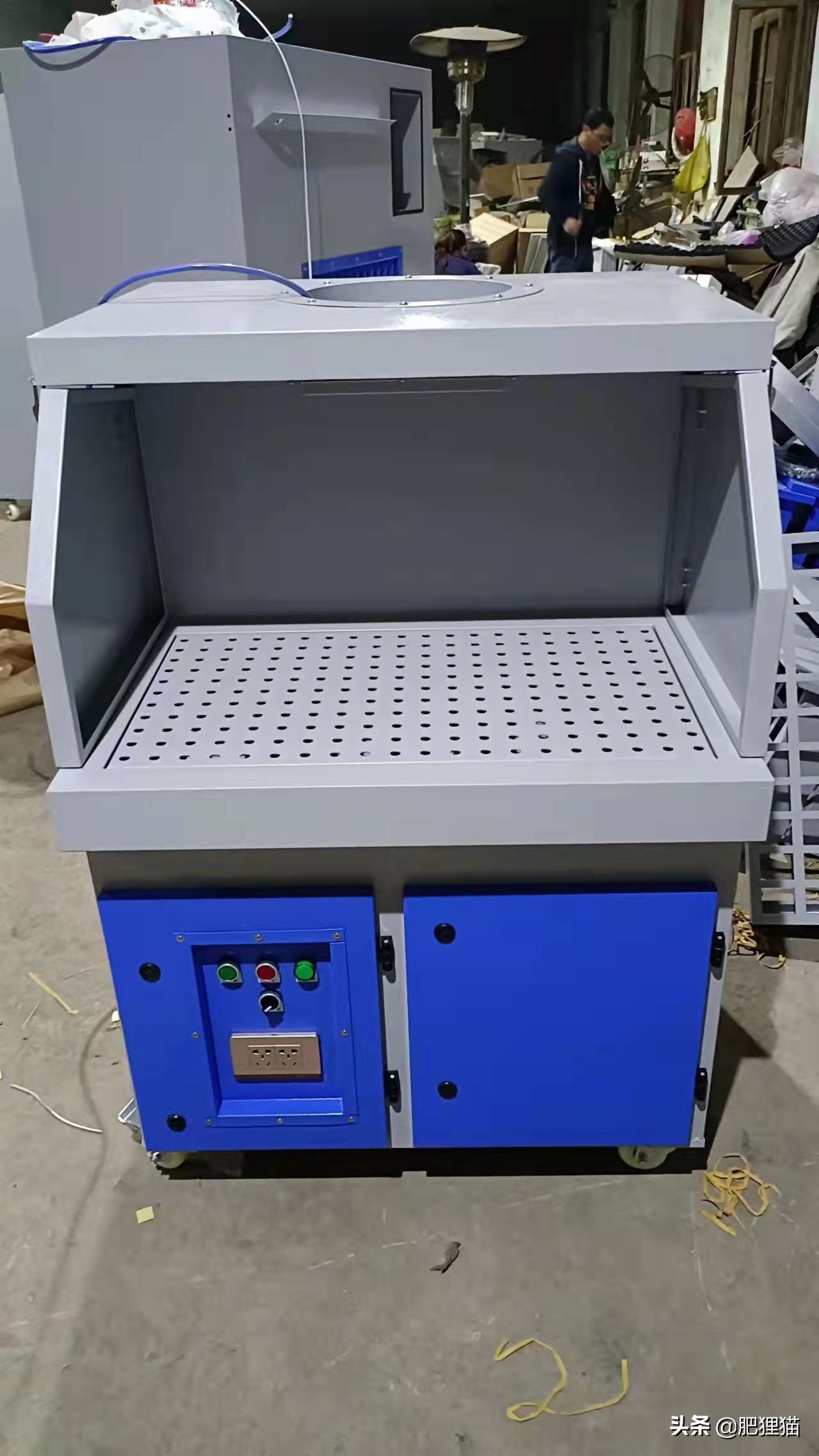

請參閱圖1-5，一種土壤研磨下吸式除塵器，包括機體1，機體1的內部設置有除塵倉2，除塵倉2的內壁固定安裝有除塵儀器3，除塵儀器3的下方設置有粉塵收集箱4，且粉塵收集箱4與除塵倉2的內壁滑動連接，機體1的頂部固定安裝有頂架5，機體1的側面固定安裝有固定臺6，固定臺6的一側設置有緩沖節7，且緩沖節7與機體1固定連接，緩沖節7遠離機體1的一端固定連接有緩沖臺8，機體1的正面設置有控制臺9，頂架5的正面固定安裝有轉動電機10，轉動電機10的輸出軸固定連接有皮帶輪11，皮帶輪11的底端固定連接有螺軸12，皮帶輪11的表面活動連接有傳動皮帶13，螺軸12的表面螺紋套接有研磨板14，機體1的底面固定安裝有輪轂15。

其中，固定臺6內設置有滑槽，且固定臺6與緩沖臺8滑動連接，利用固定臺6的滑槽，保證了緩沖臺8的結構穩定性，使得機體1受到的碰撞能夠緩沖吸能，保證了機體1內的部件安全，提高了研磨除塵器的使用壽命。

其中，螺軸12和皮帶輪11均有四個，傳動皮帶13有三個，且四個皮帶輪11通過三個傳動皮帶13傳動連接，螺軸12的底端與機體1轉動連接，通過四個螺軸12使得研磨板14的高度實現調節，保證了研磨除塵器的實用性。

其中，緩沖節7包括滑動柱701，滑動柱701滑動連接有固定柱702，滑動柱701靠近固定柱702的一端固定安裝有緩沖簧703，且緩沖簧703遠離滑動柱701的一端與固定柱702固定連接，利用緩沖簧703使得對碰撞進行緩沖吸能，進而保證了緩沖節7的緩沖效能。

其中，緩沖臺8包括緩沖板801，緩沖板801的一側固定安裝有滑動板802，通過緩沖板801進一步對機體1進行防護，保證了研磨除塵器使用中的結構穩定性，使得機體1結構更加穩固。

其中，輪轂15有四個，控制臺9設置有啟動、關閉按鈕和三孔插電板，利用四個輪轂15使得研磨除塵器方便移動，通過控制臺9保證了研磨除塵器的使用操作性，使得其更加便捷操作。

工作原理，使用該研磨除塵器時，首先通過轉動電機10使得皮帶輪11轉動，利用傳動皮帶13使得四個皮帶輪11同時轉動，進而使得四個螺軸12同時轉動，利用研磨板14與螺軸12的螺紋連接，使得對研磨板14的高度進行調節，在研磨板14上進行研磨操作，通過研磨板14上的通孔，利用除塵儀器3進行下吸收塵，除塵儀器3的內部設置過濾網，通過除塵儀器3將粉塵收集至粉塵收集箱4內，當除塵器受到碰撞時，利用緩沖臺8與控制臺9的滑動連接，通過緩沖簧703使得對緩沖板801受到的碰撞進行緩沖吸能，進而對機體1內部的元器件進行保護。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
