冬季來襲，霧霾重至。各地秋冬大氣污染綜合治理攻堅行動都在火熱進行，環保風暴持續升級。停產、限產、錯峰生產等強制措施一一落實。對于企業來說，選好除塵設備很重要。今天小編跟大家分享一組動圖，讓你看懂各種除塵器的原理和區別。

除塵器可分為兩大類：

①干式除塵器：主要包括慣性除塵器、電除塵器、布袋除塵器、旋風除塵器等。

②濕式除塵器：主要包括又噴淋塔、沖擊式除塵器、文丘里洗滌器、泡沫除塵器和水膜除塵器等。

目前常見的運用最多的是旋風分離器、靜電除塵器與布袋除塵器。

一、干式除塵器

干式除塵器不需要用水作為除塵介質，占所有除塵系統的90%以上。干式除塵器特點：使用范圍廣，大多數除塵對象都可以使用干式除塵器，特別是對于大型集中除塵系統而言；粉塵排出的狀態為干粉狀，有利于集中處理和綜合利用。其缺點是：不能去除氣體中的有毒、有害成分；處理不當時容易造成二次揚塵。

以下動圖展示幾種常用的干式除塵器：

1、重力除塵器

重力除塵器除塵原理是突然降低氣流流速和改變流向，較大顆粒的灰塵在重力和慣性力作用下，與氣分離，沉降到除塵器錐底部分。屬于粗除塵。

2、慣性除塵器

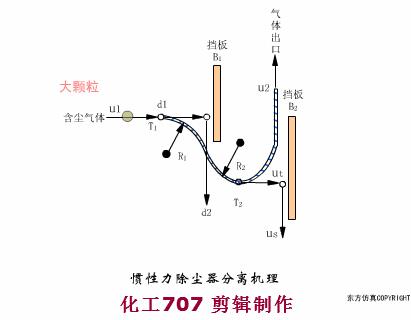

慣性除塵器也叫惰性除塵器。是使含塵氣體與擋板撞擊或者急劇改變氣流方向，利用慣性力分離并捕集粉塵的除塵設備。慣性除塵器分為碰撞式和回轉式兩種。

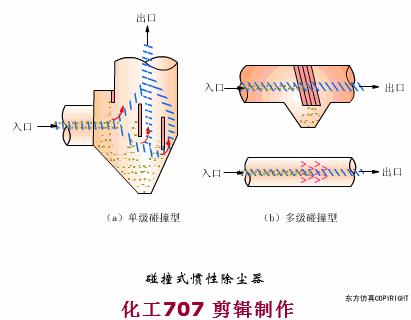

1）碰撞式

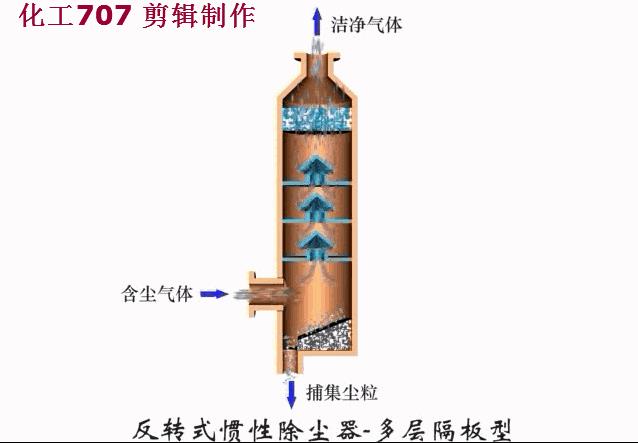

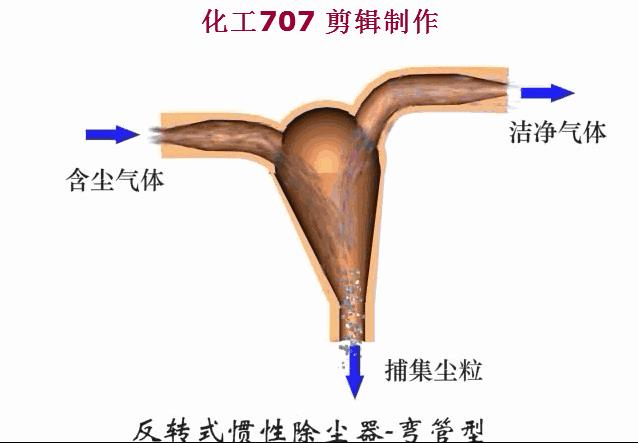

2）回流式

3）鐘罩式

鐘罩式慣性除塵器結構簡單，阻力小，不需要引風機，并可直接安裝在排氣筒或風管上。但這種除塵器的除塵效率較底，一般僅為50%左右。

鐘罩式除塵器主要是利用碰撞和氣流急速轉向，使部分塵粒產生重力沉降原理設計的。

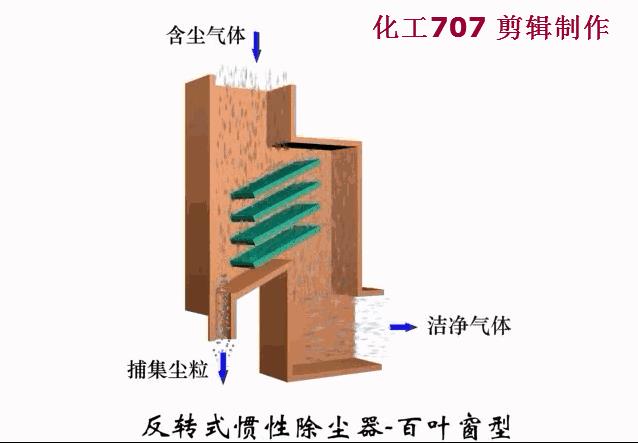

4）百葉沉降式

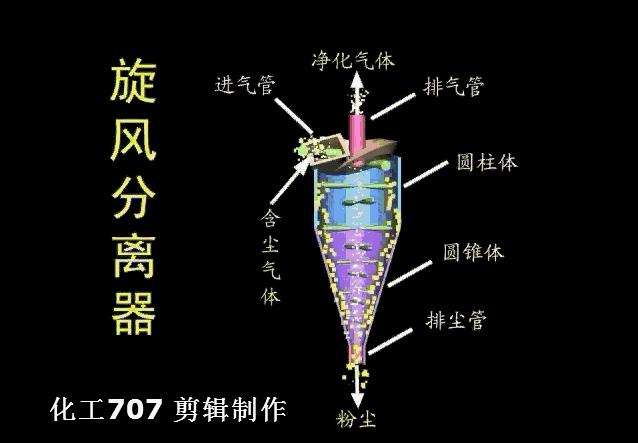

3、旋風分離器

應用范圍及特點：旋風除塵器適用于凈化大于5~10微米的非粘性、非纖維的干燥粉塵。它是一種結構簡單、操作方便、耐高溫、設備費用和阻力較低（80~160毫米水柱）的凈化設備，旋風除塵器在凈化設備中應用得最為廣泛。

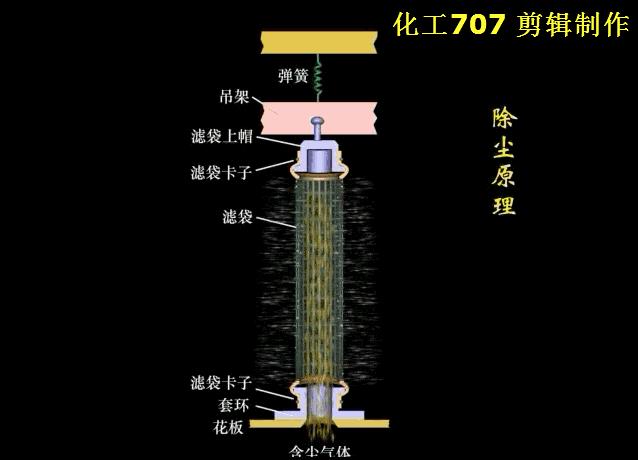

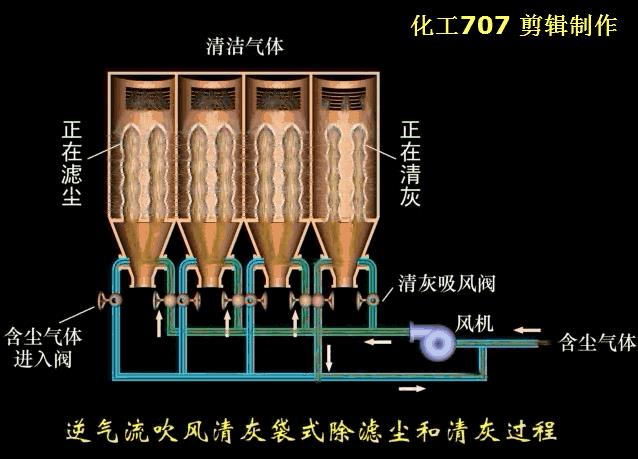

4、布袋除塵器

袋式除塵器很久以前就已廣泛應用于各個工業部門中，用以捕集非粘結非纖維性的工業粉塵和揮發物，捕獲粉塵微?？蛇_(dá)0.1微米。

但是，當用它處理含有水蒸汽的氣體時，應避免出現結露問題。袋式除塵器具有很高的凈化效率，就是捕集細微的粉塵效率也可達99％以上，而且其效率比高。

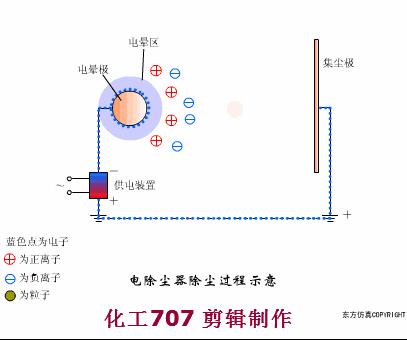

5、靜電除塵器

靜電除塵器工作原理如圖所示，只要運用于水泥、化肥等行業的各種磨機系統，破碎點下料口，包裝機及烘干機和各種相相似的分散源處置。

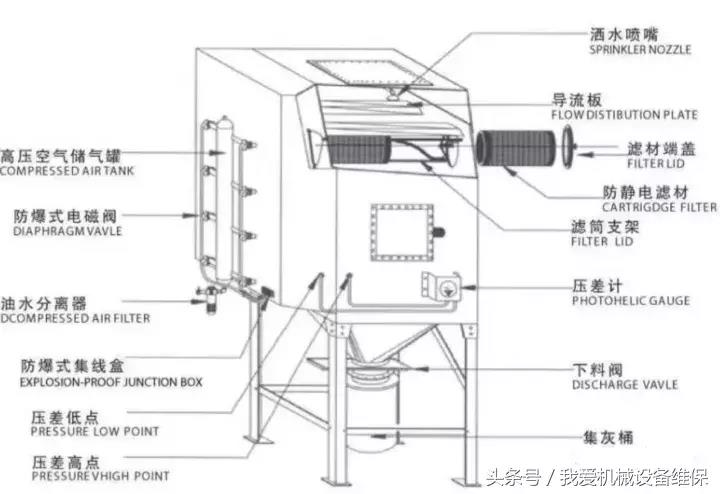

6、防爆除塵器

由于鋁粉爆炸性粉塵在一定的濃度下，在遇到火花或靜電的狀況下很有可能發作爆炸或熄滅。這種情況下就要用到防爆除塵器。

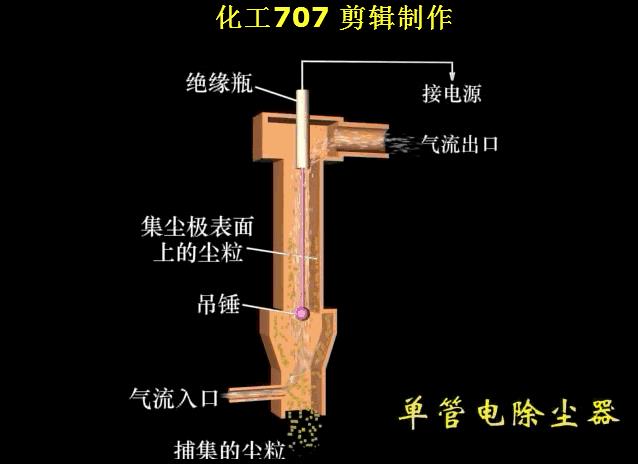

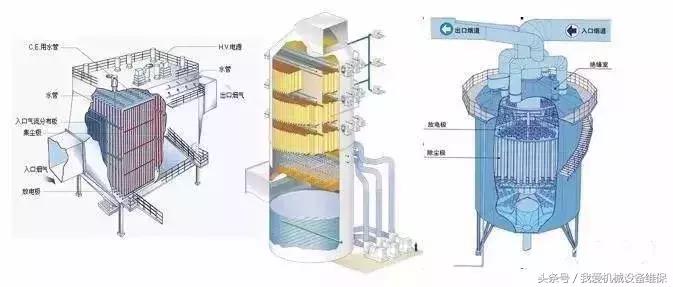

7、電除塵器

簡易式電除塵器雖然方式較多，但歸結起來有罩式、管式和敞開式三種。

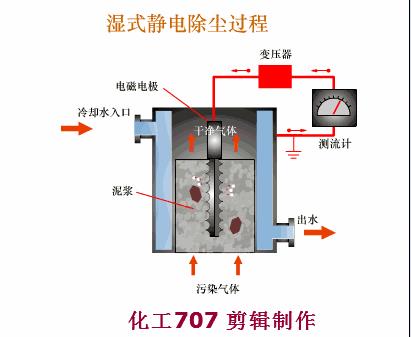

根據目前國內常見的電除塵器型式可概略地分為以下幾類：按氣流方向分為立式和臥式，按沉淀極極型式分為板式和管式，按沉淀極板上粉塵的清除方法分為干式濕式等。

二、濕式除塵器

濕式除塵器俗稱“水除塵器”，它是使含塵氣體與液體（一般為水）密切接觸，利用水滴和顆粒的慣性碰撞及其他作用捕集顆?；蚴诡w粒增大的裝置。

以下動圖展示幾種常用的濕式除塵器：

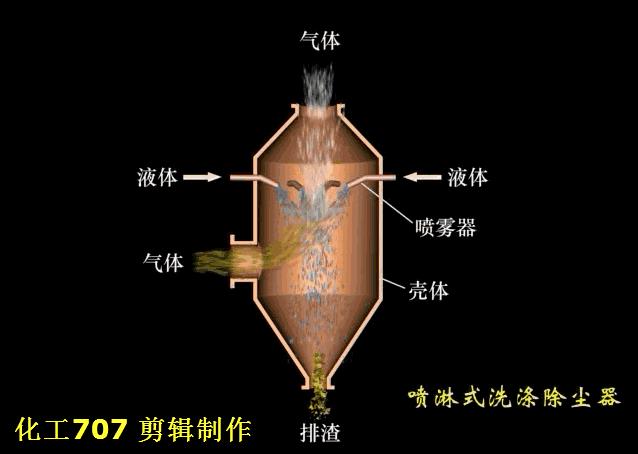

1、噴淋塔洗滌器

噴霧塔具有結構簡單、壓力損失小、操作穩定等特點，經常與高效洗滌器聯用捕集粒徑較大的顆粒。

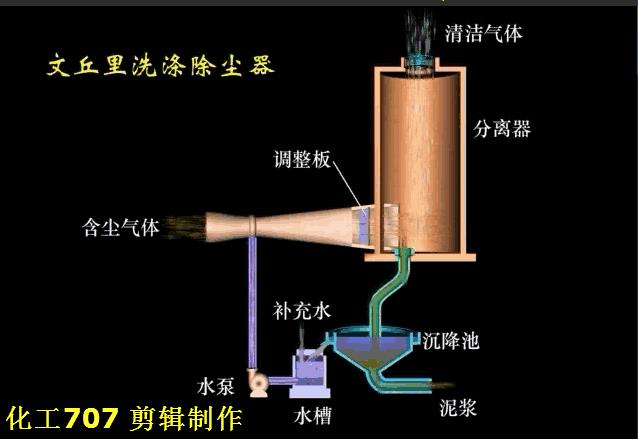

2、文丘里洗滌器

主要由文丘里管（有收縮管、喉管和擴大管三部分）和旋風分離器組成。其優點是結構簡單，除塵效率高。缺點是阻力大，不能用于凈制不容許與液體接觸的氣體。除除塵外，還有降溫作用。

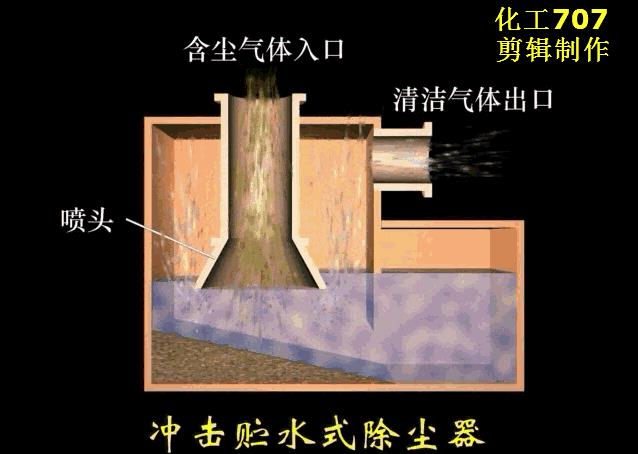

3、沖擊式除塵器

沖擊式水浴除塵器用于工業廢氣中那些濕度大、排放量大，含塵量大的氣體有良好的凈化除塵。

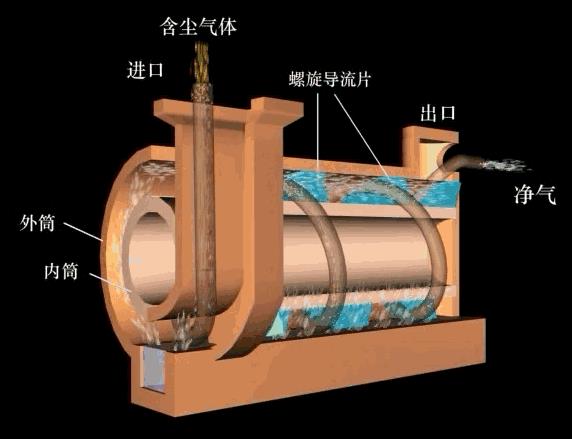

4、水膜除塵器

利用含塵氣體沖擊除塵器內壁或其他特殊構件上用某種方法造成的水膜，使粉塵被水膜捕獲，氣體得到凈化，這類凈化設備叫做水膜除塵器。包括沖擊水膜、惰性（百葉）水膜和離心水膜除塵器等多種。

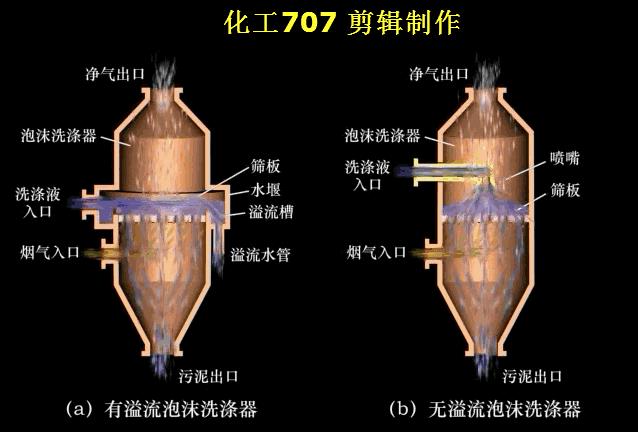

5、泡沫除塵器
