【《排水工程》第45講】

重要指數：★★★★

上一節主要講解生物濾池部分內容，包括生物濾池的分類和平普通生物濾池介紹，詳見注冊給排水考試必考！生物膜法污水處理工藝之普通生物濾池簡介。

本節內容主要講解高負荷生物濾池部分內容。

01

高負荷生物濾池工藝特點

高負荷生物濾池是生物濾池的一種形式，通過回流處理水和限制進水有機負荷等措施，提高水力負荷，解決堵塞問題。值得注意的是，高負荷生物濾池所指的高負荷是水力負荷，而不是有機負荷。

那高負荷生物濾池是如何實現高負荷的呢？答案是采取處理水回流的措施來實現高水力負荷，高負荷生物濾池處理水回流的作用有5項，分別如下所示。

1. 稀釋進水濃度，均化與穩定進水水質與水量波動；
2. 增加水力負荷，及時沖刷過厚和老化的生物膜，加速生物膜的更新，抑制厭氧層發育，使生物膜保持活性，增大流動水層的紊流程度，可增加傳質和有機污染物的去除率；
3. 防止濾料堵塞；
4. 抑制臭味及濾池蠅的過度孽生和減輕散發惡臭；
5. 當進水缺氧、缺少營養元素或含有有害、有毒物質時，采取處理水回流可改善生物濾池的處理效果。

那高負荷生物濾池在什么情況下處理水才需要回流呢？主要有以下3種情況。

1. 當生物濾池水力負荷小于規定的數值時，應采取回流；
2. 當原水有機物濃度高于200mg/L或處理水達不到水質排放標準時，應采用回流；
3. 污水中某種污染物在高濃度時可能抑制微生物生長的情況下，應考慮回流。

02

幾種高負荷生物濾池工藝形式

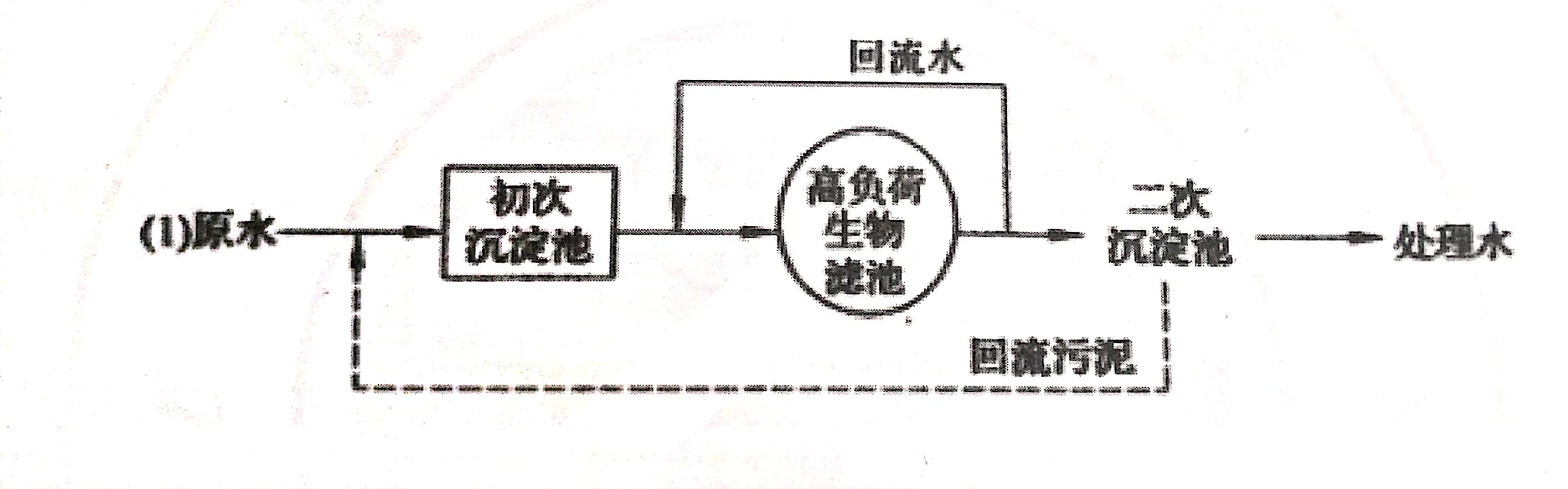

（1）一段高負荷生物濾池工藝（處理水回流位置：濾池后，二沉池前）

本工藝是應用比較廣泛的高負荷生物濾池處理系統之一，生物濾池出水直接向?yàn)V池回流；由二次沉淀池向初沉池回流生物污泥。有助于生物膜的接種，促進生物膜的更新。此外，初沉池的沉淀效果由于生物污泥的注入有所提高。

處理水回流位置：濾池后，二沉池前

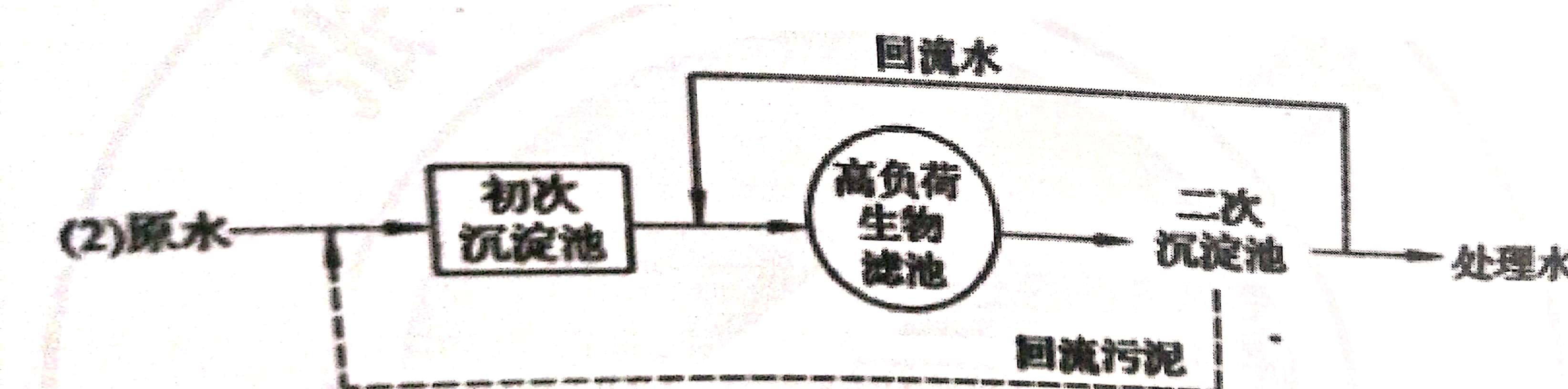

（2）一段高負荷生物濾池工藝（處理水回流位置：二沉池后）

本工藝的特點是處理水回流高負荷生物濾池前，可避免加大初次沉淀池的容積，生物污泥由二次沉淀池回流至初次沉淀池，以提高初沉池沉淀效果。

處理水回流位置：二沉池后

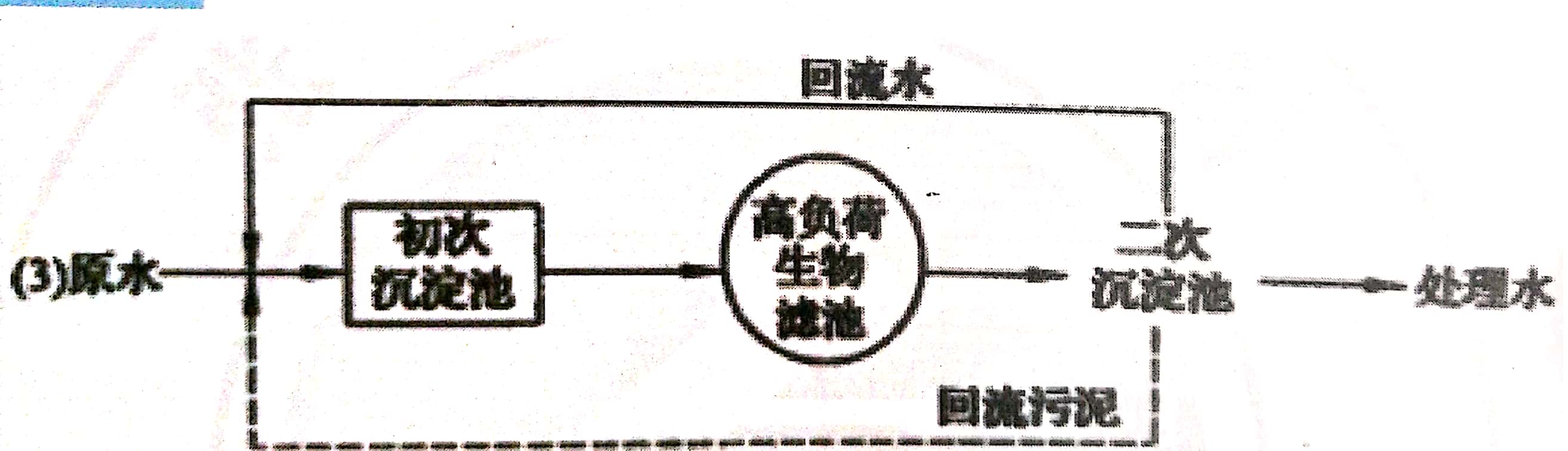

（3）一段高負荷生物濾池工藝（處理水和污泥同步回流至初沉池）

本工藝特點是處理水和生物污泥同步回流至初沉池，提高了初沉池的沉淀效果，也加大了高負荷生物濾池的水力負荷。提高初次沉淀池的負荷是本系統的缺點。

處理水和污泥同步回流至初沉池

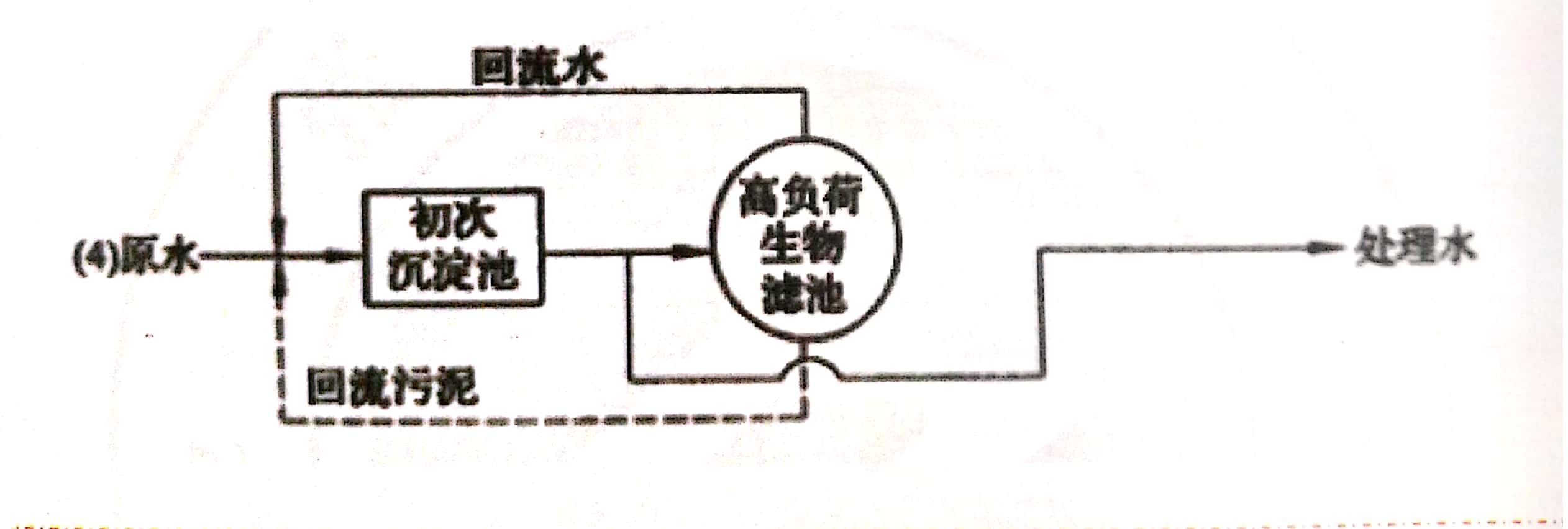

（4）一段高負荷生物濾池工藝（不設二沉池）

本工藝特點是不設二沉池，濾池出水（含生物污泥）直接回流初沉池，提高初沉池的沉淀效果，初沉兼二沉池的作用。

不設二沉池

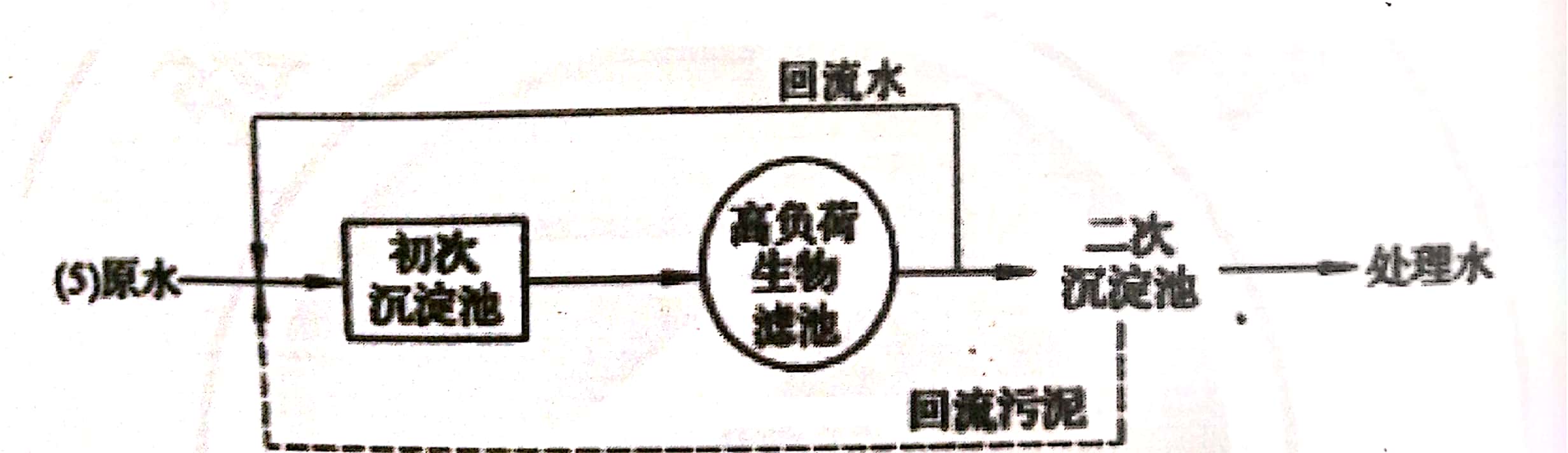

（5）二沉池污泥和部分出水全部回流至初沉池前端

本工藝的特點是處理水直接回流至初沉池，二沉池的生物污泥也直接回流初沉池，提高初沉池的沉淀效果，并加大了濾池的水力負荷。

二沉池污泥和部分出水全部回流至初沉池前端

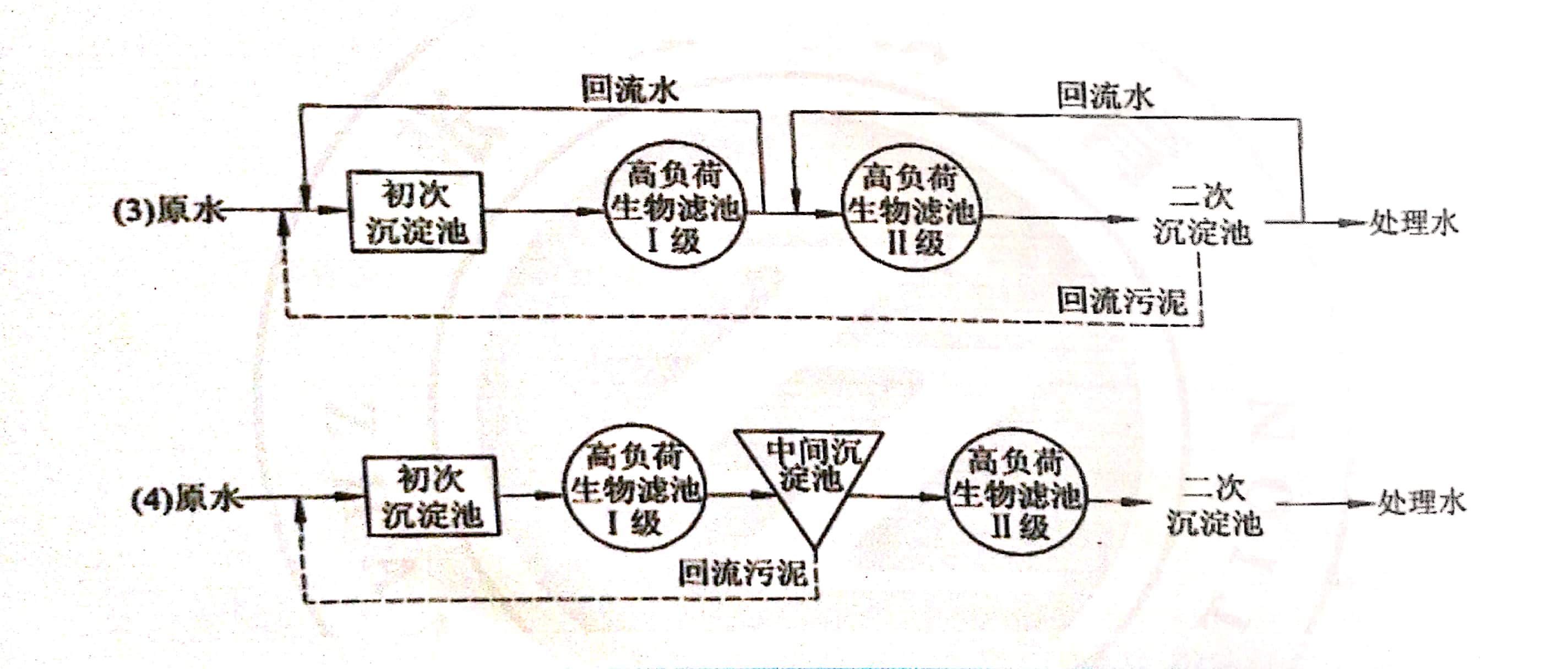

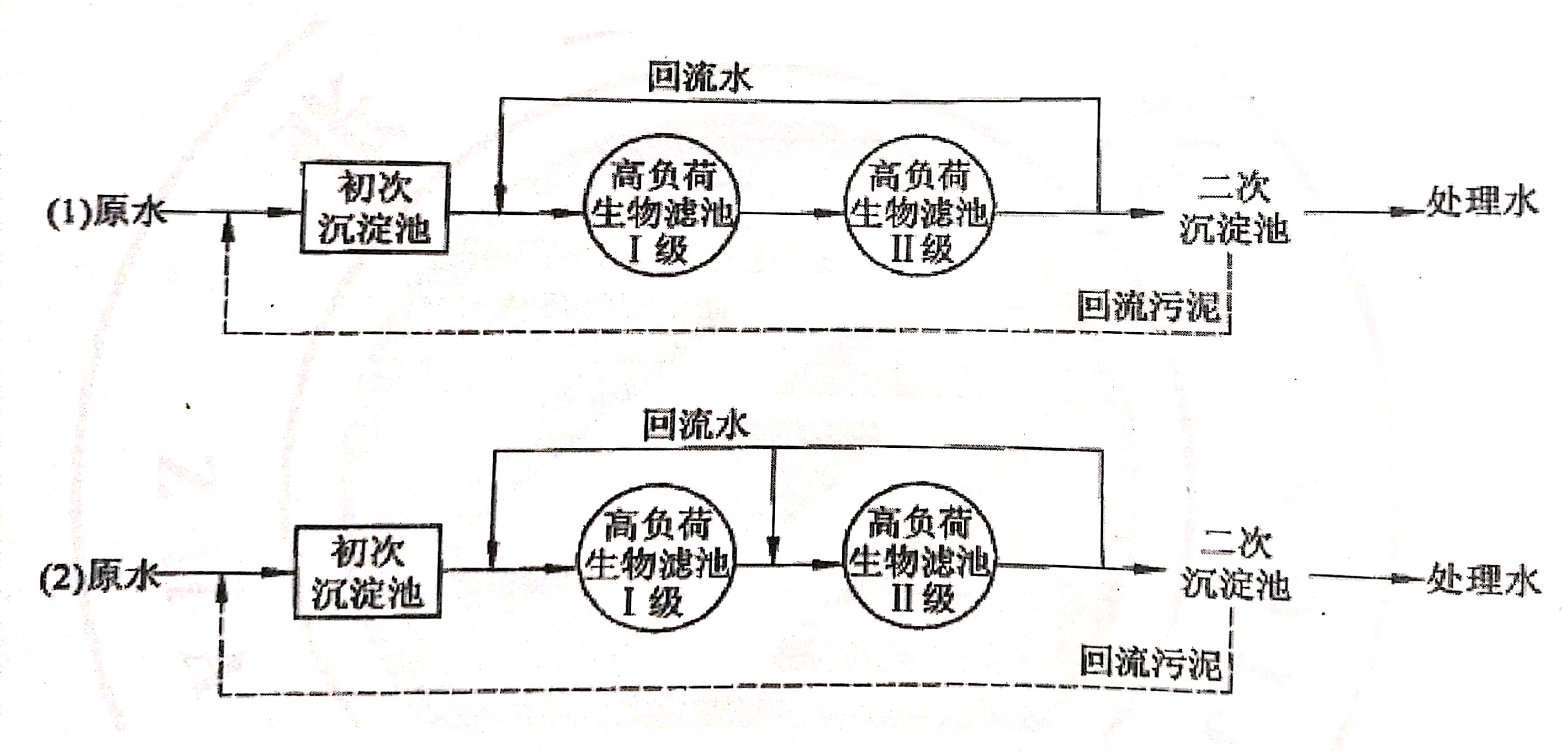

（6）二段高負荷生物濾池工藝流程

總結以上工藝流程，我們可以發現一個共同點，就是不管是從二沉池回流的污泥還是從中間沉淀池回流的污泥，其回流位置都是到初沉池前端，目的是為了強化初沉池的沉淀效果，但是這種回流至初沉池前端的做法卻不是傳統意義上的“污泥回流”，因?yàn)樵诨钚晕勰喾ㄖ械奈勰嗷亓鞯淖饔檬菫榱搜a(bǔ)充生化池內的污泥濃度，而高負荷生物濾池的污泥回流至初沉池，作用是為了強化混凝沉淀效果，兩者不要混淆。

03

高負荷生物濾池設計注意事項

1. 濾池個數不少于2個；
2. 布水多采用旋轉布水器；
3. 設計常采用負荷法；
4. 進水BOD5濃度不大于200mg/L，否則采用處理水回流稀釋；
5. 設計時一般以冬季污水平均溫度作為計算水溫；
6. 進水流量按平均日污水量計算。
7. 《室外排水設計規范》6.9.36規定高負荷生物濾池宜采用碎石或塑料制品作填料，當采用碎石類填料時，應符合下列要求：①濾池下層填料粒徑宜為70~100mm，厚0.2m；上層填料粒徑宜為40~70mm，厚度不宜大于1.8m；②處理城鎮污水時，正常氣溫下，水力負荷以濾池面積計，宜為10~36m3/（m2?d）；五日生化需氧量容積負荷以填料體積計，宜小于1.8kgBOD5/(m3?d)。

對于高負荷生物濾池來說，其案例計算有以下幾個考點，首先是確定進水BOD5值，如果該值大于200mg/L，則先對來水進行稀釋處理，稀釋后的BOD5值計算公式如下所示。

秘五教材公式13-1

• Se——濾池處理后出水的BOD5值，mg/L；
• Sa——進入濾池污水的BOD5值，mg/L；

然后就是計算出水回流的稀釋倍數n，按照以下公式進行計算。式中S0指原污水的BOD5值，單位為mg/L。

秘五公式13-2

最后是BOD5容積負荷的選取，按照下表進行。

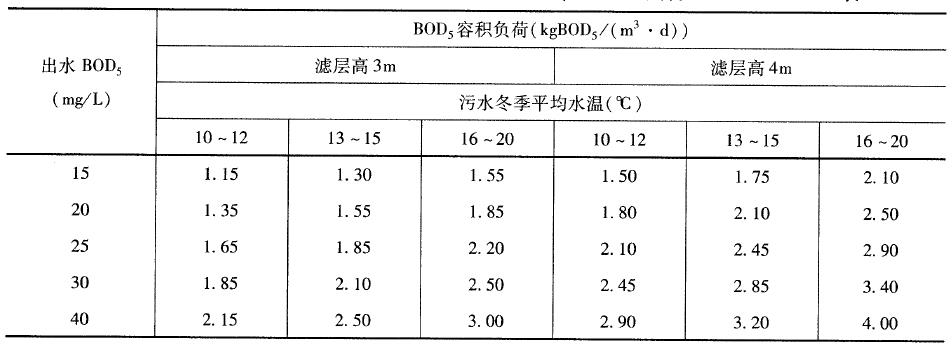

高負荷生物濾池（人工塑料濾料）的容積負荷，秘五教材表13-3

高負荷生物濾池的容積計算方法有以下三種：BOD5容積負荷法、BOD5面積負荷法、表面水力負荷法。各自計算公式如下所示。

BOD5容積負荷法，秘五教材公式13-6

BOD5面積負荷法，秘五教材公式13-8

表面水力負荷法，密五教材公式13-10

那對于生物濾池的校核，采用《室外排水設計規范》中的有關規定，對普通生物濾池、高負荷生物濾池、塔式生物濾池各自給出了表面水力負荷和五日生化需氧量容積負荷，以一種負荷設計，用另一種負荷校核即可。

04

如何判斷生物濾池自然通風供氧是否充足？

生物濾池的自然供氧是在自然條件下通過池內外的空氣流通，使氧轉移到污水中，繼而從污水?dāng)U散傳遞到生物膜內部而實現。影響生物膜通風狀況的主要因素有濾池內外溫差、風力、濾料類型及污水布水量等。濾池內外溫差能決定空氣在濾池內的流速與流向等，以下是表達池內外溫差與空氣流速的經驗關系式：

秘五排水公式13-13

由上市可知，當濾池內外溫差2℃時，v=0，空氣流通停止，在一般情況下，濾池內外溫差6℃，按上式計算得v=0.3m/min=432（m3空氣/m3濾料?d）。因每立方米空氣中氧氣含量為0.28kg，則向生物膜提供的氧量約為121kg，若考慮氧氣的利用效率為5%，則實際上能利用的氧量為6.06kg，當考慮到每立方米濾料BOD的符合率為1.2kg/d、去除率為90%時，可計算得每立方米濾料需氧量為1.94kgO2/（m3濾料?d），可見供氧量是充足的，運行正常、通風良好的生物濾池在供氧上是不存在問題的。

05

本節總結

本節高負荷生物濾池是考試中的一個重點內容，不僅僅局限于案例出題，只是選擇題中也是出題點之一，所以需要大家認真掌握以下6點。

1. 高負荷生物濾池所指的高負荷是水力負荷，而不是有機負荷。
2. 高負荷生物濾池的進水BOD照樣有要求，大于200mg/L就需要回流。
3. 高負荷生物濾池的回流污泥點和活性污泥法污泥回流的區別。
4. 高負荷生物濾池稀釋倍數、稀釋后BOD值。
5. 高負荷生物濾池的容積計算方法有以下三種：BOD5容積負荷法、BOD5面積負荷法、表面水力負荷法，以及各自計算公式。
6. 生物濾池自然供氧能夠滿足工藝對于氧氣的需求。

本節內容到此為止，歡迎留言區留言交流！
