廣東聞?chuàng)P環境科技有限公司

聞?chuàng)PMVR蒸發結晶零排放處理技術

用于煤化工廢水處理

實現廢水零排放

……

廢水零排放現狀

技術現狀

污水達標排放與零排放是兩個完全不同的層次。零排放指通過科學的處理，實現全廠污水變淡水后回用，這才叫零排放。

實現零排放主要依靠對終端污水生化達標處理后，再由通用技術雙膜法進行脫鹽處理，處理后返回生產系統進行利用。按目前的處理技術，一次脫鹽處理后僅有60%～70%的淡水能回用。如果真正的零排放還需要把剩余的30%～40%濃鹽水濃縮再處理進行回用。

目前，煤化工企業實現終端污水達標排放的占80%～90%，但這并不是零排放。脫鹽后60%～70%淡水回用的企業占煤化工企業數量的10%，這部分企業可以算接近了零排放，但也不是真正的零排放。對剩下的30%～40%濃鹽水再進行處理回用，固體鹽進行資源化分鹽處理，才算是真正的零排放，但這部分企業極少極少。

要實現真正的固、液同時零排放或近零排放，技術上不難，難的是以最少的投入、最低的運行費用達到最好的運行效果。目前，雖然有生物膜反應器、濕式氧化、等離子體處理、光催化和電化學氧化、膜法分鹽、熱法分鹽等技術，但普遍存在處理成本高的問題。

成本現狀

據大唐國際化工技術研究院有限公司介紹，大唐國際克什克騰40億/年煤制天然氣項目，每天排放的濃鹽水就接近4.8萬噸，相當于一個30萬～40萬人口城市一天的用水量。

如果要實施零排放，對這部分濃鹽水進行回用，處理這部分水的費用每噸就要50元。圍繞選用成本低的零排放技術已經論證了3年，目前還沒有結果。

據調查，寧夏的煤化工企業用水水源都來自黃河水，一次取水價格一般在2.86元/立方米。如果實施真正的零排放，水處理成本必定要高于一次水取水價格。面對大大增加的水處理投入，大部分企業在最后這一階段放棄了再次治理，等于放棄了零排放的最后沖刺。

而一旦放棄了零排放的最后沖刺，也等于放污染這只虎歸山。據調查，陜西榆林某年產60萬噸/年甲醇的煤化工企業污水回用工程采用一級三段式反滲透裝置，污水回收率達到85%，這在業內也算很高的了，但是還有15%的廢水仍然要排放掉。這15%的廢水等于濃縮了六七倍，廢水里面的污染物也等于擴大了六七倍。

近一段時間，煤化工“零排放”的問題引起業內廣泛關注?！傲闩欧拧奔夹g(shù)已經有無數論著來倡導了，它是一種“工業理想”大致是沒有爭議的。

技術應用現狀

廢水“零排放”，在國外叫Zero Liquid Discharge，簡稱ZLD，即液體零排放。

這種技術的出現是因?yàn)榭陀^存在“硬需求”，即在以下環境中不得不考慮ZLD：當?shù)丨h(huán)境保護要求特別嚴厲;企業靠近當?shù)鼐用窠踊蝻嬘盟?水庫);十分缺水的地區，如果開發新的水源供水比全部回收排水還昂貴時;公眾對工廠排污十分反感;納污能力緊缺或當?shù)丶{污指標已經用完。而煤化工企業往往就是符合其中一種或多種條件，就不得不考慮ZLD。

聞?chuàng)P環境煤化工廢水零排放技術

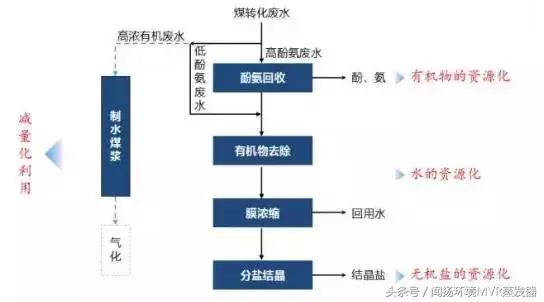

聞?chuàng)P環境與美國J&Y著名水處理公司合作打造了一條煤化工廢水零排放技術，工藝流程如下：

預處理

由于煤氣化廢水中酚、氨和氟含量很高，而回收酚和氨不僅可以避免資源的浪費，而且大幅度降低了預處理后廢水的處理難度。通常情況下，煤氣化廢水的物化預處理過程有：脫酚，除氨，除氟等。

生化處理

預處理后，煤氣化廢水的COD含量仍然較高，氨氮含量為50～200mg/l，BOD5/COD范圍為0.25～0.35，因此多采用具有脫氮功能的生物組合技術。目前廣泛使用的生物脫氮工藝主要有：缺氧-好氧法(A/O工藝)、厭氧-缺氧-好氧法(A-A/O工藝)、SBR法、氧化溝、曝氣生物濾池法(BAF)等。

蒸發結晶工藝

機械蒸汽再壓縮工藝(MVR)是利用高能效蒸汽壓縮機壓縮蒸發系統產生的二次蒸汽，提高二次蒸汽的熱焓，并將二次蒸汽導入原蒸發系統作為熱源循環使用。該技術大幅度降低了蒸發器生蒸汽的消耗量，補充的生蒸汽也僅用于系統熱損失和進出料溫差所需熱焓的補充。

MVR預濃縮系統采用美國首創的臥管降膜蒸發器，該蒸發器是蒸發器形式中最省能耗的蒸發器。同時聞?chuàng)P環境會在該蒸發體內加入高效在線清洗系統，在設備運行的情況下可以對蒸發主體進行清洗，保持設備長期穩定高效運行。

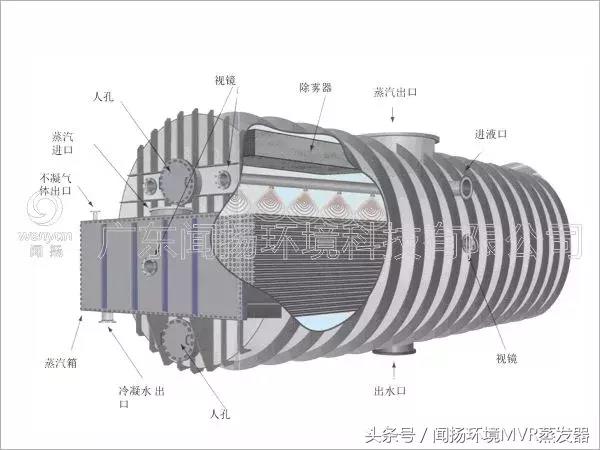

臥管降膜蒸發器示意圖

MVR極濃縮系統使用的是強制循環蒸發結晶系統，強制循環蒸發器用于避免在加熱面上沸騰的產品而形成結垢或產生結晶，為此，管中必須較高流動速度，當循環液體流過熱交換器時被加熱，然后在分離器進行閃蒸，晶體可以通過調節循環流動速度和采用特殊的分離器設計，從循環晶體泥漿中分離出來，該類蒸發器特別適用于濃度或粘度較高物料的蒸發。

聞?chuàng)PMVR蒸發結晶系統特點：

• 采用熱回收裝置、閃蒸等手段盡量多利用熱能，系統整體的熱效率高；

• 分離室的除霧腔擁有足夠的分離空間，并將特有的除霧系統，避免蒸汽夾帶，同時帶有在線除霧系統清洗裝置；

• 系統可快速穩定運行、自動化程度高、對操作人員技能要求不高；

• 占地小，節省業主昂貴的土地資源；

• 運行電耗約為30-60度電/噸水，占地0.8-1.2 m2/噸水。
