什么是鋼混濾板

濾板是水處理工藝中關鍵裝置，在濾池中起到承載濾料層過濾和反沖洗配水（氣）的雙重作用。濾板質量的優劣（特別是濾板的平整度和精度）直接關系到水廠、污水廠的濾后水質、水量及運行的長期效益。傳統的濾池配水系統過濾和反沖洗時阻力大，配水不均勻、死水區多、濾料易板結、積泥，同時由于局部沖洗強度造成承托層松動，出現漏砂等不良后果。

混凝土濾板參數及規格:

混凝土強度： C2-C30；

配筋：雙層雙向φ10國標螺紋鋼；

生產工藝條件及要求： 按GB50204標準執行，正常出廠期限≥20天；

外觀：表面平整，無露筋、翹曲、振裂，四邊無破損，預埋套管準確無倒錯、歪斜、遺漏，套管內無堵塞；

公差：雙面平整度誤差±1mm；

四邊垂直度誤差：≤5mm；

濾板水平安裝精度要求較高，其重要基礎是涉及濾梁的整池平整及預埋鉚固濾板用的不銹鋼件定位準確性，因此，濾梁找平要求水平線，必須要有配置高標準的金屬模具和熟練的制造技術，才能確保濾梁的平整度，平面找平后，再安裝濾板。

1、按設計圖紙要求進行施工，單個池板面水平誤差大于± 2mm，各格濾池的標高誤差不大于± 5mm ；

2、濾板接縫要求不漏氣，不漏水，能承受沖洗的壓力；

3、濾板鋪放前，用水準儀檢測支承梁面標高值誤差小于 ± 2mm ；

4、濾板接縫用 903 聚合物水泥砂漿進行嵌壓和填實，嵌縫在潮濕環境中養護三天，七天后投入使用；

5、施工中應注意砂漿不能漏入池內或封著濾頭，安裝后，要清理干凈濾板面砂漿。

濾板是水處理工藝中關鍵裝置，在濾池中起到承載濾料層過濾和反沖洗配水（氣）的雙重作用。濾板質量的優劣（特別是濾板的平整度和精度）直接關系到水廠、污水廠的濾后水質、水量及運行的長期效益。傳統的濾池配水系統過濾和反沖洗時阻力大，配水不均勻、死水區多、濾料易板結、積泥，同時由于局部沖洗強度造成承托層松動，出現漏砂等不良后果。

混凝土濾板參數及規格:

混凝土強度： C2-C30；

配筋：雙層雙向φ10國標螺紋鋼；

生產工藝條件及要求： 按GB50204標準執行，正常出廠期限≥20天；

外觀：表面平整，無露筋、翹曲、振裂，四邊無破損，預埋套管準確無倒錯、歪斜、遺漏，套管內無堵塞；

公差：雙面平整度誤差±1mm；

四邊垂直度誤差：≤5mm；

濾板水平安裝精度要求較高，其重要基礎是涉及濾梁的整池平整及預埋鉚固濾板用的不銹鋼件定位準確性，因此，濾梁找平要求水平線，必須要有配置高標準的金屬模具和熟練的制造技術，才能確保濾梁的平整度，平面找平后，再安裝濾板。

1、按設計圖紙要求進行施工，單個池板面水平誤差大于± 2mm，各格濾池的標高誤差不大于± 5mm ；

2、濾板接縫要求不漏氣，不漏水，能承受沖洗的壓力；

3、濾板鋪放前，用水準儀檢測支承梁面標高值誤差小于 ± 2mm ；

4、濾板接縫用 903 聚合物水泥砂漿進行嵌壓和填實，嵌縫在潮濕環境中養護三天，七天后投入使用；

5、施工中應注意砂漿不能漏入池內或封著濾頭，安裝后，要清理干凈濾板面砂漿。

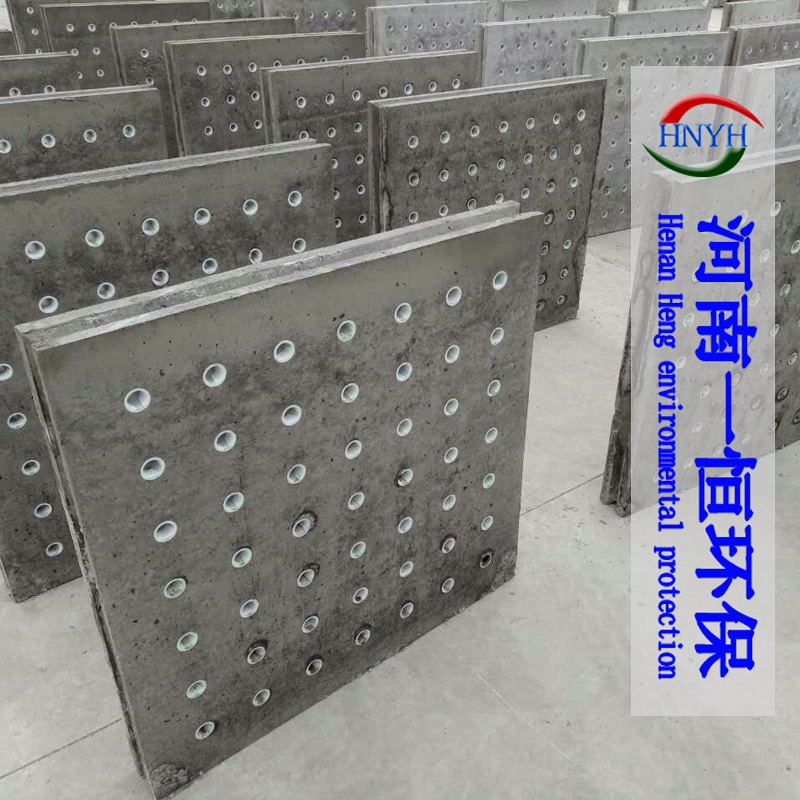

定制型濾板

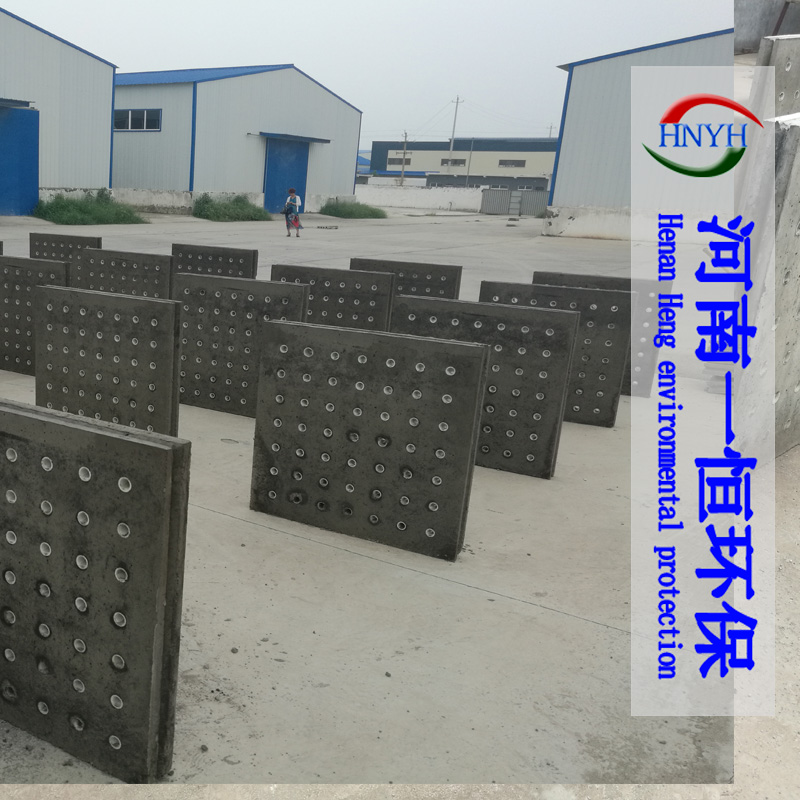

通用型濾板制作

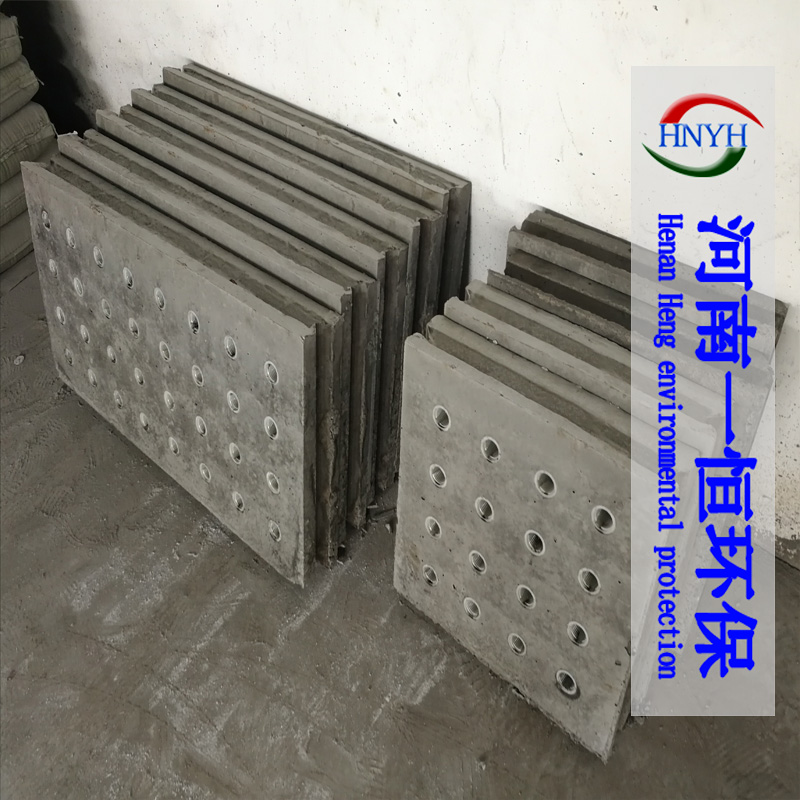

通用型濾板制作完成

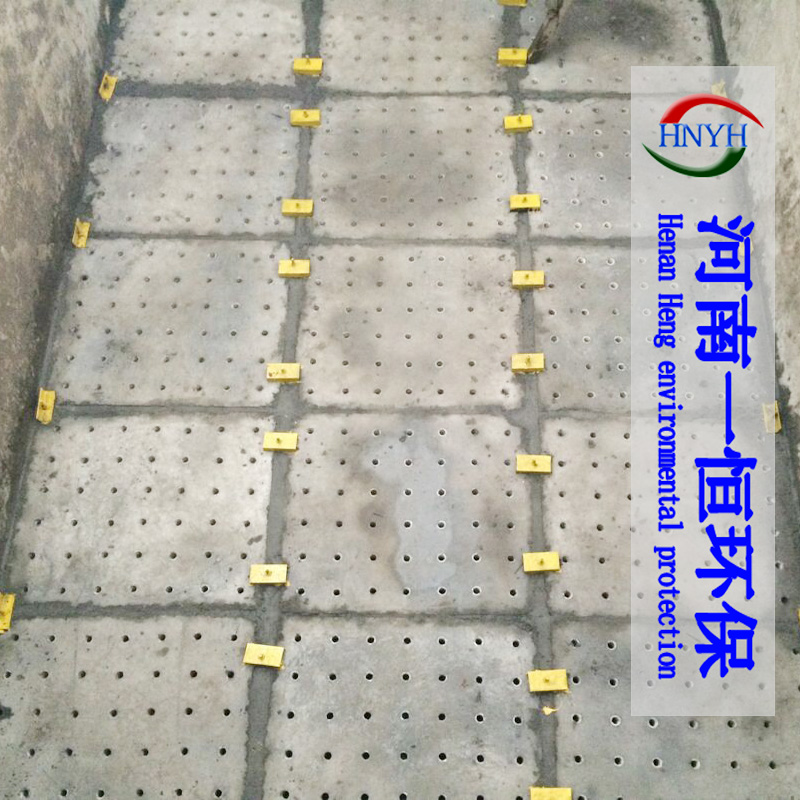

通用型濾板安裝完成

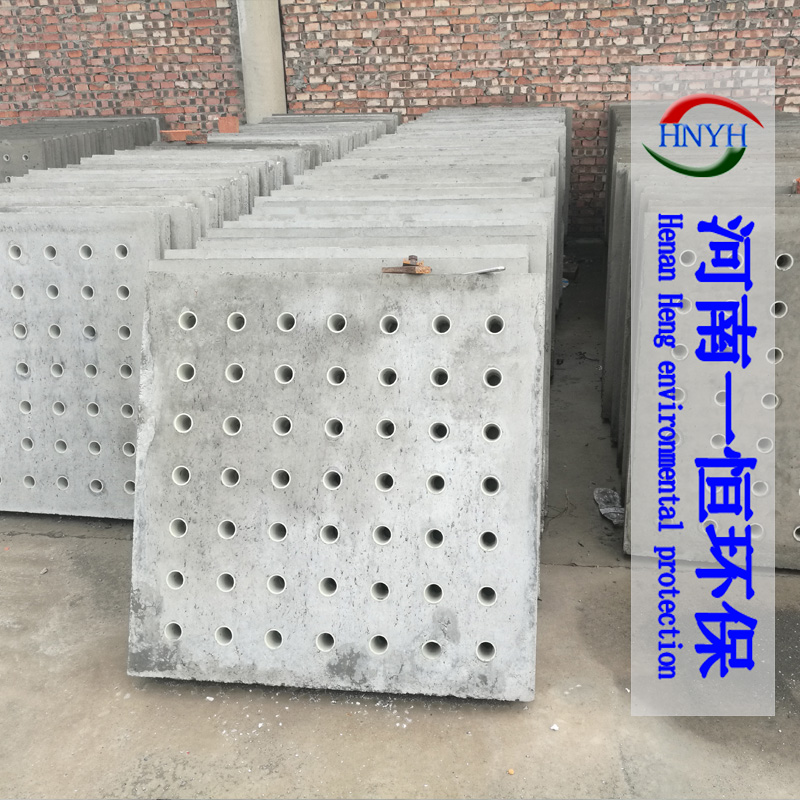

通用型濾板制作
