【《排水工程》第46講】

重要指數：★★★★

上一節主要講解高負荷生物濾池部分內容，詳見。

本節主要講解塔式生物濾池、曝氣生物濾池部分內容。

01

塔式生物濾池

塔式生物濾池是生物膜法的一種構筑物。池型似塔狀，塔內分層布設輕質塑料載體，污水由上往下噴淋，與填料上生物膜和自下向上流動的空氣充分接觸，使水得到凈化?！妒彝馀潘O(shè)計規范》對于塔式生物濾池有以下幾點規定。

• 6.9.37：塔式生物濾池直徑宜為1~3.5m，直徑與高度之比宜為1:6~1:8，填料層厚度宜根據試驗資料確定，宜為8~12m。
• 6.9.41：塔式生物濾池進水的五日生化需氧量值應控制在500mg/L，否則處理出水應回流。
• 6.9.42：塔式生物濾池水力負荷和五日生化需氧量容積負荷應根據實驗資料確定。無實驗資料時，水力負荷宜為80~200m3/(m2?d)，五日生化需氧量容積負荷宜為1.0~3.0kgBOD5/(m3?d)。

秘五表13-4進水BODu與濾料高度的關系

02

生物轉盤

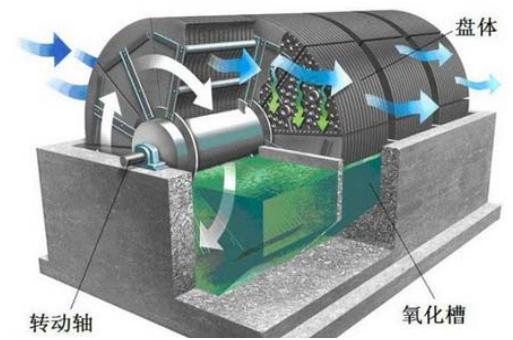

生物轉盤是生物膜法的一種構筑物，由水槽和部分浸沒在污水中的旋轉盤體組成，盤體表面生長的生物膜反復接觸污水和空氣中的氧，使水得到凈化。

生物轉盤的分類，按照有氧無氧參與反應可以分為好氧生物轉盤和厭氧生物轉盤；按照生物轉盤的發展分類，可以分為傳統生物轉盤和新型生物轉盤。

生物轉盤

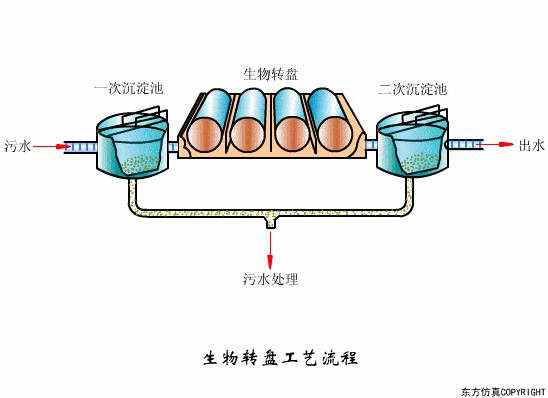

按照《室外排水設計規范》第6.9.24條規定，生物轉盤處理工藝流程宜為：初次沉淀池+生物轉盤+二次沉淀池，并且根據污水水量、水質和處理程度等，生物轉盤還可以采用單軸單級式、單軸多級式或多軸多級式布置形式。生物轉盤的盤片面積不變，將轉盤分為多級串聯運行，可以提高出水水質。城市污水多采用四級轉盤處理。并且在一定條件下，生物轉盤還具有硝化、脫氮和除磷的功能。

關于生物轉盤的設計計算原則，有以下4點：

1. 水量一般按照平均日污水量計算，季節性水量變化的污水，按污水量最大季節的日平均污水量計算。
2. 進入轉盤的污水的BOD值，按經過調節池沉淀后的平均值考慮。
3. 以面積負荷或容積負荷進行計算，最后是校核容積面積比。
4. 如果盤面雙面都掛膜的話，要在計算單面后乘以2。
5. 《室外排水設計規范》6.9.29條規定，生物轉盤的設計負荷宜根據實驗資料確定，無實驗資料時，五日生化需氧量表面有機負荷，以盤片面積計，宜為0.005~0.20kgBOD5/(m2?d)，首級轉盤不宜超過0.030~0.040kgBOD5/(m2?d)；表面水力負荷以盤片面積計，宜為0.04~0.20kgBOD5/(m2?d)。

關于生物轉盤的特點，有以下8點總結。

1. F/M為0.05~0.1，屬于典型的內源呼吸期，這是生物轉盤高效的原因。
2. 生物相分級明顯，每級轉盤上生長著利于本級水質的生物相，對微生物的生長和有機物的降解十分有利。
3. 污泥齡長，具有硝化反硝化作用，一定運行工況下有除磷功能。
4. 適應污水范圍廣，BOD5從10000mg/L以下都可以達到良好的處理效果。
5. 生物轉盤上面微生物的食物鏈長，產泥量小，一般為活性污泥法的1/2。
6. 無需曝氣，也無需污泥回流，運行費用低。
7. 從流態上單級為完全混合式，整體是推流式。
8. 如果盤面積不變，將轉盤分為多級串聯運行，能夠提高處理水質和污水中溶解氧含量，城市污水多采用四級轉盤進行處理。

03

本節總結

本節內容中，塔式生物濾池一般不易出現在案例題當中，但是對于生物轉盤在案例計算當中，有些點需要掌握。

1. 塔式生物濾池進水的五日生化需氧量值應控制在500mg/L，否則處理出水應回流。
2. 塔式生物濾池水力負荷和五日生化需氧量容積負荷應根據實驗資料確定。無實驗資料時，水力負荷宜為80~200m3/(m2?d)，五日生化需氧量容積負荷宜為1.0~3.0kgBOD5/(m3?d)。
3. 生物轉盤工藝水量一般按照平均日污水量計算，季節性水量變化的污水，按污水量最大季節的日平均污水量計算。
4. 生物轉盤如果盤面雙面都掛膜的話，要在計算單面后乘以2。
5. 《室外排水設計規范》6.9.29條規定，生物轉盤的設計負荷宜根據實驗資料確定，無實驗資料時，五日生化需氧量表面有機負荷，以盤片面積計，宜為0.005~0.20kgBOD5/(m2?d)，首級轉盤不宜超過0.030~0.040kgBOD5/(m2?d)；表面水力負荷以盤片面積計，宜為0.04~0.20kgBOD5/(m2?d)。
6. 生物轉盤上面微生物的食物鏈長，產泥量小，一般為活性污泥法的1/2。

本節內容到此為止，如有問題歡迎下方留言區留言交流。
