鄉鎮及農村污水處理廠—一體化設備工藝

鑒于我國農村污水處理事業存在著較大的資金缺口，水處理行業對水設備投資的資金壓力，與大型傳統的污水處理系統相比，具有投資低、能耗少、處理效率高、占地面積小、管理方便等一系列優勢的一體化污水處理設備更加符合我國的國情與發展形勢。在這樣的契機與形勢下，一體化污水處理設備-農村污水處理設備廠家-山東夢之潔水處理設備有限公司在廣大的農村地區已經并將繼續得到廣泛的推廣與應用。

一般考慮規模1000m3/d及以下的小型污水處理廠采用一體化處理設備，目前市場上一體化污水處理設備單套規模最大300-500m3/d，從經濟上考慮，一般最多采用2-3組組合使用。規模較大時，一體化污水處理設備需多套組織運行，經濟性上不占優勢，占地有條件且施工周期無特別要求時，一般不推薦采用。

一體化污水處理設備

1、A2/O工藝

1）工藝簡介及特點

A2/O工藝是活性污泥工藝的一種，具有同步脫氮除磷的功能，最初由厭氧/好氧工藝改進而來。為了達到同時去磷除氮，可在缺氧/好氧工藝的基礎上增設一個缺氧區，并使好氧區中的混合

液回流至缺氧區，使之反硝化脫氮，這樣就構成了既除磷又去氮的厭氧/缺氧/好氧系統

(Anaerobic/Anoxic/OxicSystem)，簡稱A2/O工藝。

廢水首先進入?yún)捬鯀^(qū)，兼性厭氧的發酵細菌將廢水中的可生物降解大分子有機物轉化為VFA這一類小分子發酵產物，積磷細菌可將菌體內積貯的聚磷鹽分解，所釋放的能量可供專性好氧的積磷細菌在厭氧的"壓抑"(Stress)環境下維持生存，另一部分能量還可供積磷細菌主動吸收環境中的VFA一類小分子有機物，并以PHB形式在菌體內貯存起來。隨后廢水進入缺氧區，反硝化細菌就利用好氧區中經混合液回流而帶來的硝酸鹽，以及廢水中可生物降解有機物進行反硝化，達到同時去碳與脫氮的目的。厭氧區和缺氧區都設有攪拌混合器，以防污泥沉積。接著廢水進入曝氣的好氧區，積磷細菌除了可吸收，利用廢水中殘剩的可生物降解有機物外，主要是分解體內貯積的PHB，放出的能量可供本身生長繁殖。此外還可主動吸收周圍環境中的溶磷，并以聚磷鹽的形式在體內貯積起來。這時排放的廢水中溶磷濃度已相當?shù)?。好氧區中有機物經厭氧區，缺氧區分別被積磷細菌和反硝化細菌利用后，濃度已相當?shù)停@有利于自養的硝化細菌生長繁殖，并將NH4+經硝化作用轉化為NO3—。非積磷的好氧性異養菌雖然也能存在，但它在厭氧區中受到嚴重的壓抑，在好氧區又得不到充足的營養，因此在與其它生理類群的微生物競爭中處于劣勢。排放的剩余污泥中，由于含有大量能過量積貯聚磷鹽的積磷細菌，污泥磷含量可達6%(干重)以上，因此較一般的好氧活性污泥系統大大地提高了磷的去除效果。

A2/O工藝

2）工藝特點

?本工藝在系統上可稱為是最簡單的同步脫氮除磷工藝，總的水力停留時間少于其他同類工藝；

?限制了活性污泥系統內絲狀菌的過量繁殖，改善污泥沉降性能；

?出水水質穩定，具有較好的同時脫氮除磷效果；

?運行中無需投藥，A段只用輕緩攪拌，運行費用低；

?污泥中含磷濃度高，具有很高的肥效。

3）應用實例

A2/O工藝在只有除磷功能的A/O（厭氧+好氧）工藝中添加了一個無溶解氧缺氧池，反硝化回流混合液中的硝酸鹽，操作簡單，能同步除磷脫氮，運行費用低。A2/O工藝是我國最常用的同步除磷脫氮工藝，運行狀況均較好。廣州大坦沙污水處理廠，長沙市第二污水處理廠，昆明第二污水處理廠等均采用A2/O工藝。

4）應用實例

A2/O工藝應用實例

序號 工程名稱 設計規模(m3/d) 運行時間

1 廣州大坦沙污水處理廠 150000 1989年

2 蕪湖市朱家橋污水處理廠 300000 2007年

3 鄭州市五龍口污水處理廠一期工程 100000 2004年

4 桂林市第四污水處理廠 100000 1996年

2、膜生物反應器（MBR）

MBR是一種將高效膜分離技術與傳統活性污泥法相結合的新型高效污水處理工藝，它用具有獨特結構的MBR平片膜組件置于曝氣池中，經過好氧曝氣和生物處理后的水，由泵通過濾膜過濾后抽出。它利用膜分離設備將生化反應池中的活性污泥和大分子有機物質截留住，省掉二沉池?；钚晕勰酀舛纫虼舜蟠筇岣?，水力停留時間（HRT）和污泥停留時間（SRT）可以分別控制，而難降解的物質在反應器中不斷反應、降解。

由于MBR膜的存在大大提高了系統固液分離的能力，從而使系統出水，水質和容積負荷都得到大幅度提高，經膜處理后的水水質標準高(超過國家一級A標準)，經過消毒，最后形成水質和生物安全性高的優質再生水，可直接作為新生水源。由于膜的過濾作用，微生物被完全截留在MBR膜生物反應器中，實現了水力停留時間與活性污泥泥齡的徹底分離，消除了傳統活性污泥法中污泥膨脹問題。膜生物反應器具有對污染物去除效率高、硝化能力強，可同時進行硝化、反硝化、脫氮效果好、出水水質穩定、剩余污泥產量低、設備緊湊、占地面積少(只有傳統工藝的1/3-1/2)、增量擴容方便、自動化程度高、操作簡單等優點。但一次性投資額較高。其最大的優點是出水水質好，對溫度的敏感程度低于其他純生物法，能確保冬季溫度較低時出水水質穩定達標。

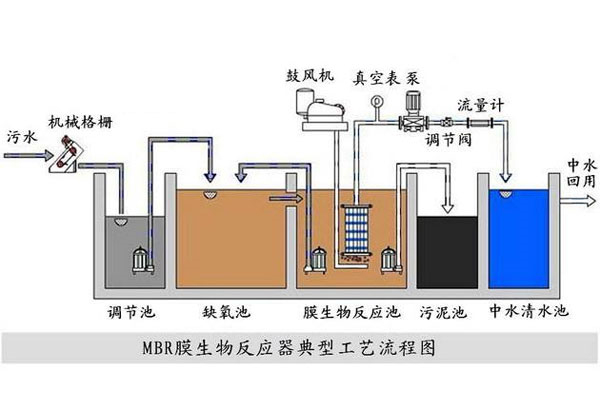

膜生物反應器（MBR）

3、STCC工藝

是一種新型多介質填料的曝氣生物濾池。有別于一般的曝氣生物濾池技術，它利用自然生物凈化原理，采用朽木、石頭、鐵屑等天然及廢棄材料，制成具有自凈功能的"不飽和炭""脫氮材料"和"除磷材料"等組成的復合填料床，為微生物提供良好的新陳代謝環境，營造完整的生物食物鏈群，提高了凈化效率。

STCC技術各水池單元的構造與曝氣生物濾池（BAF）很相似，特點是采用升流式，其濾料采用粒狀或塊狀，浸沒入水中不懸浮。各單元均由以下幾部分組成：①配水裝置②填料支撐底座和支撐材料③各種介質填料④曝氣和反沖洗氣管路⑤污泥提取裝置⑥頂蓋⑦處理后的出水與排出設備。其結構形式采用鋼砼，對小型污水凈化也可以采用一體化處理裝置。

4、移動床生物膜反應器（MBBR）

MBBR工藝原理是通過向反應器中投加一定數量的懸浮載體，提高反應器中的生物量及生物種類，從而提高反應器的處理效率。由于填料密度接近于水，所以在曝氣的時候，與水呈完全混合狀態，微生物生長的環境為氣、液、固三相。載體在水中的碰撞和剪切作用，使空氣氣泡更加細小，增加了氧氣的利用率。另外，每個載體內外均具有不同的生物種類，內部生長一些厭氧菌或兼氧菌，外部為好養菌，這樣每個載體都為一個微型反應器，使硝化反應和反硝化反應同時存在，從而提高了處理效果。

MBBR工藝兼具傳統硫化床和生物接觸氧化法兩者的優點，是一種新型高效的污水處理方法，依靠曝氣池內的曝氣和水流的提升作用使載體處于流化狀態，進而形成懸浮生長的活性污泥和附著生長的生物膜，這就使得移動床生物膜使用了整個反應器空間，充分發揮附著相和懸浮相生物兩者的優越性，使之揚長避短，相互補充。與以往的填料不同的是，懸浮填料能與污水頻繁多次接觸，因而被稱為“移動的生物膜”。

膜生物反應器（MBR）

5、連續流一體化間歇生物反應（IBR）

IBR生物處理工藝是一種集厭氧、兼氧、好氧反應及沉淀于一體的連續進出水的周期循環活性污泥法。它同時兼具按空間分割的連續流活性污泥法及按時間進行分割的間歇性活性污泥法的優點，與按空間分割的連續流活性污泥法相比，省去了污泥回流的環節，因而節省運行能耗及減少處理設施及投資；與按時間分割的間歇流活性污泥法相比，具備連續進出水的特點，因而減少了處理設施容積及總的土建投資。按該工藝設計的反應池利用設置于池底的三相分離器實現單池連續進、出水，間歇曝氣。通過調節曝停比營造出污水在反應池中的多級A/A/O狀態，使污水在反應池中處于最佳狀態的脫N除P工況，以最大限度地去除N和P。在工藝運行過程中，曝停比可根據進水水質、水量、溫度、季節的情況進行調節，從而實現最佳量曝氣，系統節能的目的。

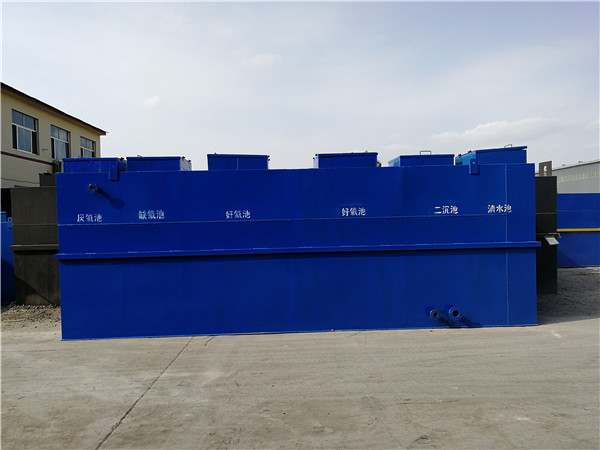

一體化設備

以上一體化設備目前都有應用，各有優缺點。

污水處理工藝比較表

污水處理工藝 優勢 缺點

A2O法 處理效果較好，運行穩定可靠，適應能力強，抗沖擊負荷能力強，結構簡單。運維簡單，可以實現全自動化運行。占地面積稍大，內回流耗能稍微大。

MBR 設備緊湊，占地??；出水水質優質穩定；剩余污泥產量少；易于從傳統工藝進行改造。 膜造價高，使膜生物反應器的基建投資高；膜污染容易出現，給操作管理帶來不便；能耗高。

STCC 自動化程度高、運行管理方便，產泥量少，操作人員少 該工藝所采用的材料（如不飽和炭）較高，工程建設投資高，污泥穩定性較差MBBR 容積負荷高，抗沖擊負荷能力強；剩余污泥 磁性懸浮填料投資略高于懸掛彈性填產量少，一體化設備建設周期短；出水水質好、穩定性高；自動化程度高、運行管理方便，設備維護巡視簡單。 設備的磨損較固定床嚴重。

IBR 適用范圍廣，系統穩定，構筑物少，節省用地，能耗低，控制靈活 國內較多的使用規模一般在1000-5000m3/d之間，更大規模的使用案例較少

就目前的污水處理工藝再進行技術經濟的對比，農村小規模的各污水處理工藝的技術經濟比較表如下：

污水處理工藝技術經濟比較

污水處理工藝 噸水面積（m2/m3） 噸水投資（萬元/m3） 運行費用（元/m3.d）

A2O法 1.5~2.2 0.5~0.7 0.90~1.10

MBR 0.8~1.6 0.6~0.8 1.0~1.2

STCC 1.0~1.8 0.4~0.7 0.8~1.2

MBBR 1.0~2.0 0.4~0.6 0.5~0.9

IBR 0.8~1.5 0.5~0.6 0.5~0.8

一體化污水處理設備采用的主體工藝以A/A/O（厭氧-缺氧-好氧活性污泥法）工藝為主。隨著污水處理要求的不斷提高與多元化需求，接觸氧化工藝、MBR（膜生物反應器）工藝、SBR（序批式活性污泥法）工藝也作為主體工藝運用到一體化污水處理設備中，以及比較新型的工藝MBBR（移動床生物膜反應器），現在正在逐漸取代其他工藝，成為主流工藝。一體化設備+人工濕地處理方式也經常被用于農村污水處理，由于人工濕地占地面積較大，該工藝一般適合50m3/d以下小型污水治理點，本工程暫不考慮。
