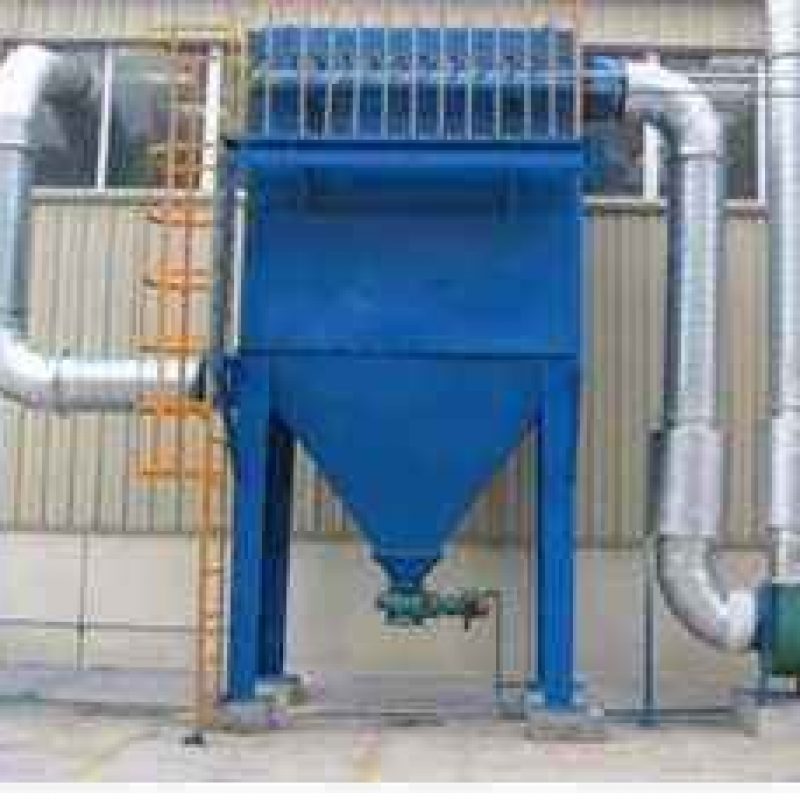

MC--Ⅱ型脈沖袋式除塵器
MCⅡ型脈沖袋式除塵器 ,在原Ⅰ型的基礎上有了很大改進,在結構上比較先進合理,噴吹壓力較低,清灰效果好,維修工作量小,是目前較理想的脈沖袋式除塵器。
MC--Ⅱ型脈沖袋式除塵器廠家可以根據工況、粉塵顆粒、粉塵濃度、來斷定除塵器的風量、風速、風機功率大小、安裝位置、安裝空間等一系列參數,我們根據以上以上參數來幫你設計、選型、提供結構圖紙、技術參數等,有貴公司審核后我們安排做。
- 產品介紹
MC—Ⅱ型脈沖袋式除塵器,在原Ⅰ型的基礎上有了很大改進,在結構上比較先進合理,噴吹壓力較低,清灰效果好,維修工作量小,是目前較理想的脈沖袋式除塵器。
二、MC—Ⅱ型脈沖袋式除塵器的特點和結構原理:
(一)特 點:
1.MC—Ⅱ型脈沖袋式除塵器在保留了原MC—Ⅰ型除塵器優點的基礎上,采用了低阻力的QMF—20P型脈沖閥,使除塵器的控制系統和過濾袋等的壽命比MC—Ⅰ型延長一倍以上,減少了維修工作量。
2.清灰用壓縮空氣從原來的5—7公斤/厘米2壓力,降到現在的3公斤/厘米2壓力,但清灰效果仍可達到5—7公斤/厘米2壓力的效果,從而擴大了使用范圍。
3.由于結構上的改進,增強了設備的嚴密性,漏風量能夠低于10%,進一步提高了產品質量。
4.改革了揭蓋裝置,濾袋固定方法,為設備檢修和維護改善了勞動條件。
5.噴吹裝置增加了防護罩,蓋板結構采用了防雨措施,使除塵器在露天放置不需另設防雨棚,減少了建設投資。
6.清灰部分原來攪龍去掉,裝置了YJD系列型自動回轉排灰閥組合關風器。擴大了清灰使用效果,減少了維修,封密嚴排灰快。
而且從結構上和脈沖閥上進行改革,解決了露天安放和壓縮空氣壓力低的問題。適用機械,冶金,橡膠,面粉,化工制藥,碳素建材礦山等單位。
技術性能:
型號規格 | 過濾面積 m2 | 含塵濃度 g/m3 | 過濾風速 m/min | 過濾風量 m3/h | 阻力 H2omm | 效率 (%) | 外形尺寸 長*寬*高(毫米) | 重量 (公斤) |
MC- 24 MC- 36 MC- 48 MC- 60 MC- 72 MC- 84 MC- 96 MC- 120 | 18 27 36 45 54 63 72 99 | <15 <15 <15 <15 <15 <15 <15 <15 | 2-4 2-4 2-4 2-4 2-4 2-4 2-4 2-4 | 2160-4320 3240-6480 4320-8640 5400-10800 6480-12960 7560-15120 8640-17280 10800-21600 | 120-150 120-150 120-150 120-150 120-150 120-150 120-150 120-150 | 99.5 99.5 99.5 99.5 99.5 99.5 99.5 99.5 | 1090*1678*3667 1490*1678*3667 1890*1678*3667 2290*1678*3667 2690*1678*3667 3090*1678*3667 3550*1678*3667 4450*1678*3667 | 1133 1485 1495 1730 1950 2230 2400 2870 |

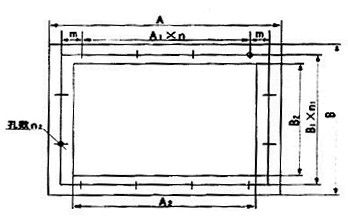

規格 | H | H1 | 進出風口 | 排灰口 | 進出風口法蘭螺孔 | 排灰口法蘭螺孔 | ||||||||
A*B | A2*B2 | A*B | A2*B2 | A1*n | m | B1*n1 | n2 | A1*n | m | B1*n1 | n2 | |||
MC- 24 MC- 36 MC- 48 MC- 60 MC- 72 MC- 84 MC- 96 MC- 120 | 3420 3420 3400 3400 3400 3400 3400 3400 | 1000 1000 1000 1000 1000 1000 1000 1000 | 486*386 486*386 486*386 486*386 486*386 486*386 486*386 486*386 | 480*308 480*308 480*308 480*308 480*308 480*308 480*308 480*308 | 280*280 280*280 220*220 220*220 220*220 220*220 220*220 220*220 | 208*208 208*208 200*200 150*150 150*150 150*150 150*150 150*150 | 100*3 100*3 100*7 100*7 100*9 100*11 100*12 100*12 | 74 74 74 74 74 74 74 74 | 116*3 116*3 116*3 116*3 116*3 116*3 116*3 116*3 | 16 16 24 24 28 32 34 34 | 125*2 125*2 95*2 95*2 95*2 95*2 95*2 95*2 | -- -- -- -- -- -- -- -- | 125*2 125*2 95*2 95*2 95*2 95*2 95*2 95*2 | 8 8 8 8 8 8 8 8 |

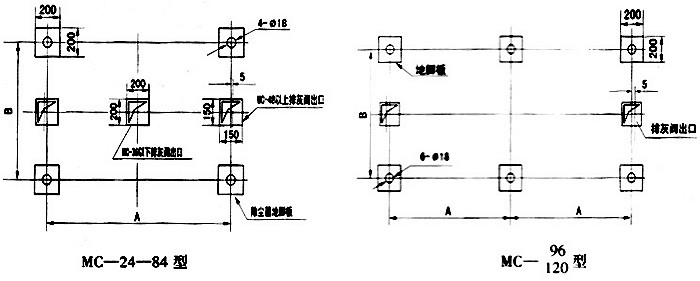

項目/型號 | MC- 24 | MC- 36 | MC- 48 | MC- 60 | MC- 72 | MC- 84 | MC- 96 | MC- 120 |
A | 1240 | 1240 | 1570 | 1970 | 2370 | 2820 | 1665 | 2065 |
B | 790 | 1190 | 1220 | 1220 | 1220 | 1220 | 1220 | 1220 |
