濾筒式除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。

濾筒除塵器是以濾筒作為過濾元件所組成或采用脈沖噴吹的除塵器。 濾筒除塵器按安裝方式分，可以分為斜插式，側裝式，吊裝式，上裝式。 濾筒除塵器按濾筒材料分，可以分為長纖維聚酯濾筒除塵器，復合纖維濾筒除塵器，防靜電濾筒除塵器，阻燃濾筒除塵器，覆膜濾筒除塵器，納米濾筒除塵器等。

濾筒式除塵器具有體積小，效率高，投資省，易維護等優點，但因其設備容量小，難組合成大風量設備，過濾風速偏低，應用范圍窄，僅在糧食、焊接等行業應用，所以多年來未能大量推廣。近年來，隨著新技術、新材料不斷地發展，以日本，美國的公司為代表，對除塵器的結構和濾料進行了改進，使得濾筒除塵器廣泛地應用于水泥、鋼鐵、電力、食品、冶金、化工等工業領域，整體容量增加數倍，成為過濾面積>2000m2大型除塵器，是解決傳統除塵器對超細粉塵收集難、過濾風速高、清灰效果差、濾袋易磨損破漏、運行成本高的最佳方案，和市場上現有各種袋式、靜電除塵器相比具有有效過濾面積大、壓差低、低排放、體積小、使用壽命長等特點，成為工業除塵器發展的新方向。

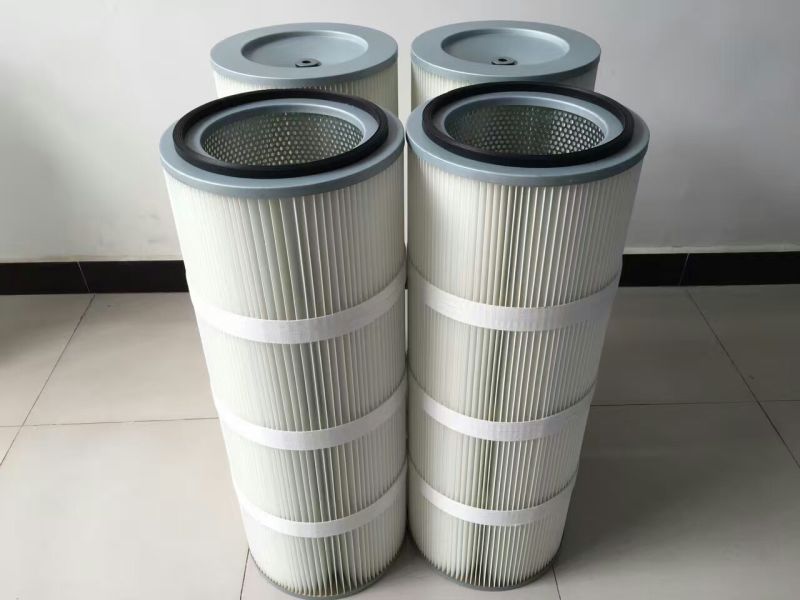

濾筒

濾筒式除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。

濾筒在除塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以傾斜布置　在花板上，從清灰效果看，垂直布置較為合理?；ò逑虏繛檫^(guò)濾室，上部為氣箱脈沖室。在除塵器入口處裝有氣流分布板。

含塵氣體進入除塵器灰斗后，由于氣流斷面突然擴大及氣流分布板作用，氣流中一部分粗大顆粒在動和慣性力作用下沉降在灰斗；粒度細、密度小的塵粒進入濾塵室后，通過布朗擴散和篩濾等組合效應，使粉塵沉積在濾料表面上，凈化后的氣體進入凈氣室由排氣管經風機排出。

濾筒式除塵器的阻力隨濾料表面粉塵層厚度的增加而增大。阻力達到某一規定值時進行清灰。此時PLC程序控制脈沖閥的啟閉，首先一分室提升閥關閉，將過濾氣流截?cái)?，然后電磁脈沖閥開啟，壓縮空氣以及短的時間在上箱體內迅速膨脹，涌入濾筒，使濾筒膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢后，電磁脈沖閥關閉，提升閥打開，該室又恢復過濾狀態。清灰各室依次進行，從第一室清灰開始至下一次清灰開始為一個清灰周期。脫落的粉塵掉入灰斗內通過糠灰閥排出。

在此過程中必須定期對濾筒進行更換和清洗，以確保過濾效果和精度，因?yàn)樵谶^(guò)濾過程中粉塵除了被阻隔外還有部分會沉積于濾料表面，增大阻力，所以一般的正確更換時間是三至五個月！

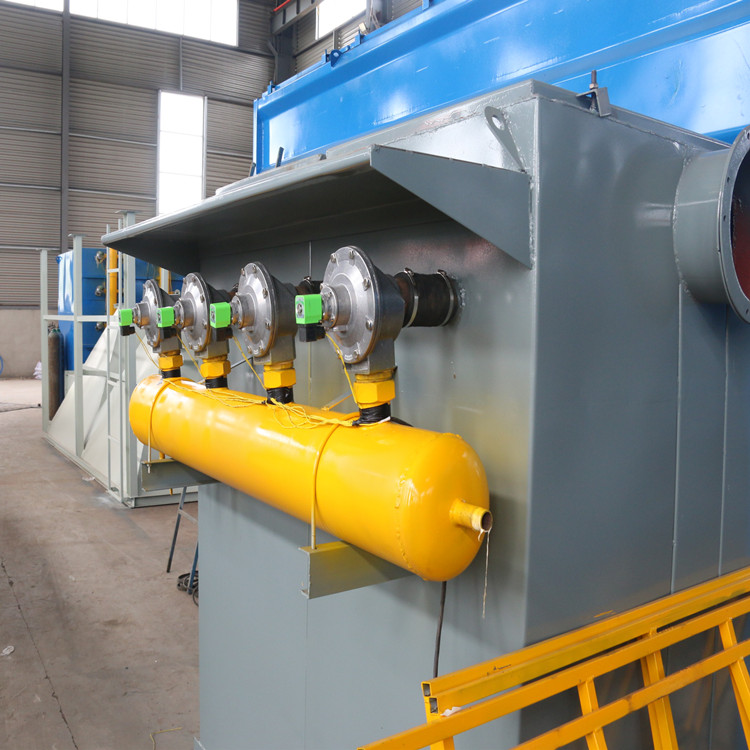

清灰裝置

傳統的濾筒除塵器有兩種清灰方式，一種是高壓氣流反吹，一種是脈沖氣流噴吹，實踐表明前者的優點是氣流均勻，缺點是耗氣量大；后者的優點是耗氣量小，缺點是氣流弱小。為此可作兩個方面改進：一方面在脈沖噴吹管上增加導流裝置，加強氣流誘導作用，另一方面把濾筒上部導流風管取消，使脈沖氣流和誘導氣流同時充分進入濾筒。這樣改進后耗氣量少，氣流均勻，清灰效果好，根據計算，技術改進后的清灰氣流流量是脈沖氣量的3－5倍。

氣量分布板

濾筒除塵器的氣流分布很重要，必須考慮如何避免設備進口處由于風速較高造成對濾料的磨損區域。氣流分布板用于濾筒式除塵器有獨特要求，氣流分布必須十分穩定和均勻。才有利于氣流的上升和粉塵的下降，氣流分布板開孔率35%。根據計算，阻力系數<2，由此可見在氣流速度<0.8m/s的情況下，多孔氣流分布板可以滿足濾筒式除塵器的要求。
