化學工業是以石油或天然氣為主要原料，通過不同的生產過程、加工方法，生產各種化工產品、有機化工原料、化學纖維及化肥等的工業。由于其生產過程中所采用原料、工藝及加工方法不同，化工廢水的種類及特點也大不相同?；U水中含有大量有毒有害物質，難于生物降解，是比較難處理的廢水。因此，在化工廢水處理中要針對不同廢水的水質與特點，采用不同的處理工藝流程。以下介紹化工廢水或化學工業區綜合廢水處理的應用案例。

1

A/O法處理滌綸廠高濃度有機廢水

某滌綸廠生產過程中產生兩種廢水：一是高濃度有機廢水，COD約為15,000mg/L；二是滌綸工段廢水，COD為2,000一25,000mg/L。

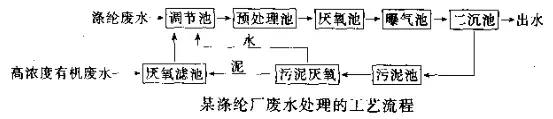

采用如圖1所示的工藝流程。將高濃度有機廢水經厭氧濾池預處理后，使COD去除50％一60％。厭氧濾池的出水再與滌綸廢水混合成綜合廢水，再經A/O系統處理。既實現了“清污分流"，又減少了配水稀釋的倍數。廢水處理工藝流程如圖所示。

2

物化-生化組合法處理高鹽分高氨氮有機廢水

某化工廠生產二苯甲酮、苯并三氨唑、對硝基苯胺等化工產品，產生的廢水COD濃度高達8,300mg/L,成分復雜，BOD5/COD小于0.1,難降解。廢水中還含有對微生物具有毒性的有機物。另外，廢水中的氨氮和鹽分的含量也很高。

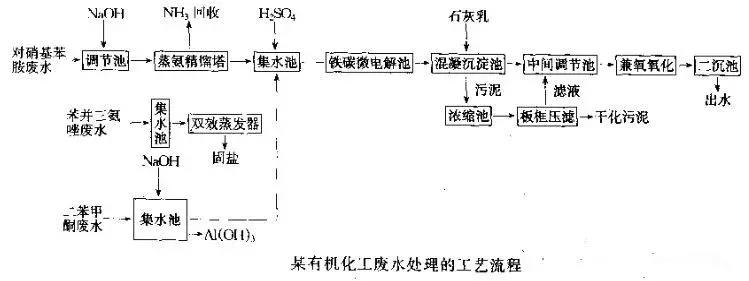

該廢水無法直接采用生化處理的方法，需先經物化預處理后，才能繼續進行生化處理。為此，先進行加堿吹脫氨氮、蒸發結晶除鹽、再經微電解池三步預處理后，才進行后續的生化處理。工藝流程如圖所示。本工藝流程出水COD小于150mg/L，鹽分和氨氮去除率分別達98％和93％。

3

水解酸化-生物接觸氧化法處理合成橡膠廢水

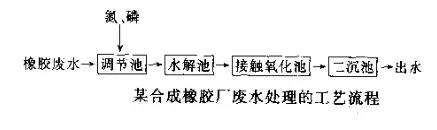

某合成橡膠廠產生的工業廢水：COD800mg/L，可生化性較好。因而可直接采用生化法，使出水的COD小于100mg/L。該廠采用的工藝流程如圖所示。

4

厭氧-生物濾池-氧化塘組合處理含醛含酸廢水

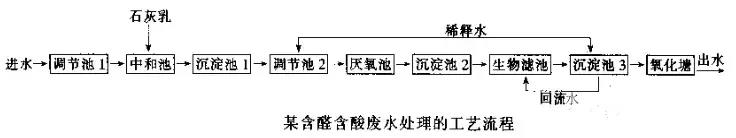

某化工廠生產過程中產生含醛含酸的廢水，廢水COD6,000mg/L，pH值1.0，該廠采用厭氧-生物濾池-氧化塘組合處理，使出水COD<100mg/L。所采用的工藝流程如圖4所示。

5

神華蒙西焦化一廠生化水處理2×50m³/h新建工程

神華蒙西焦化一廠生化水處理2×50 m³/h新建工程于2015年建成并投運，處理規模100 m³/h。生化系統主體工藝為針對焦化廢水處理的專利技術SDN工藝，深度處理工藝采用臭氧催化氧化技術+改進型曝氣生物濾池技術(MBAF)，最終出水水質達到《煉焦化學工業污染物排放標準》GB16171-2012直接排放標準，COD、氨氮等指標優于該標準。污水站目前已正常運行1年多，出水穩定達標，并已于2016年通過環保部門驗收。

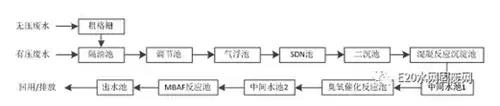

本工程污水處理系統主要由一級處理段(預處理)、二級生化處理(SDN工藝)、三級深度處理段(臭氧催化氧化+MBAF)組成，工藝流程圖如下圖所示。

6

上?；瘜W(xué)工業區水處理綜合服務項目

上?；瘜W(xué)工業區是亞洲最大的石化平臺之一，于1996 年建成，占地29.4 平方公里。排水系統根據性質和來源的不同分為四大類，分別是雨水、生活污水、工業廢水，其中雨水和無機廢水因污染較輕、水質較好可以直接排放，而公司運營的污水廠主要處理生活污水和工業廢水，而其中工業廢水占比更是高達95%，污染負荷極重，且生物可降解性差。自中法水務于2002 年與上海化學工業區發展有限公司、上海化學工業區投資實業有限公司共同組建上?；瘜W(xué)工業區中法水務發展有限公司以來，確保了污水廠自2005 年投運以來出水100%達標，有效的保護了杭州灣的水體環境。

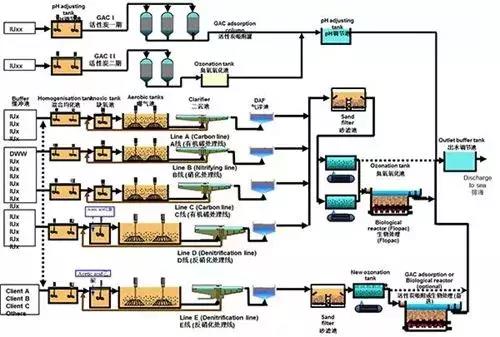

工業水系統部分，工藝流程圖如下所示：

項目優勢：上?；^(qū)的生產型客戶從上游乙烯到下游精細化工， 屬于上下游產業鏈的關系。在客戶項目選址和可行研究階段，蘇伊士便配合客戶對其擬建項目中上下水的需求進行相關的評估，并對其污染污水進行取樣分析和污水可處理研究;在客戶取得環評后進入項目建設階段，公司對客戶在建設階段的用水和排水以臨時用水和臨時污水處理的服務合同進行約定;在客戶項目建設完工前完成雙方長期服務合同的簽訂。這種根據工業客戶不同發展階段，為其量身定制合適的污水處理方案的服務模式，既有助于選擇最優的工藝方案，也有效的減少了不必要的建設浪費。

7

中石化揚子石化污水升級改造一、二期工程

揚子石化污水處理廠地處南京市大廠區內， 污水廠污水處理達標后外排長江，處理污水來自于揚子石化及揚子-巴斯夫的生產生活廢水。一期項目2000 m³/h ，2011年建成投用;二期項目1400 m³/h，2015年建成。目前兩期項目的出水COD均穩定在50 mg/L，完全實現了達標排放。

揚子石化一期是石化行業第一個采用臭氧+BAF(爆氣生物濾池)工藝的項目，成功解決了石化行業污水深度處理難題，為石化“碧水藍天”項目的深度處理工藝奠定了基調，揚子二期同樣采用了此工藝。臭氧+BAF的工藝最大的特點是不會產生二次污染，處理效果顯著，并且在色度處理方面有著其他工藝無法比擬的優勢。同時此工藝處理成本低，運行維護簡單，設備穩定性強。

8

山西潞安高硫煤清潔利用油化電熱一體化項目

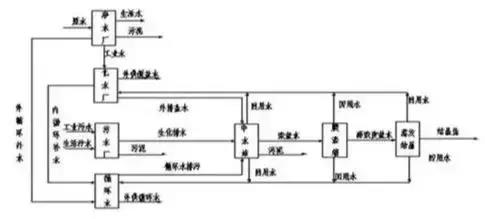

項目共分為四個站區，分別為含污水處理系統、回用水處理系統、膜濃縮系統及蒸發結晶系統。目的是處理氣化裝置、合成水處理、生活污水、初期雨水及其他工藝裝置排放的生產污水。為實現零排放，將污水、化水站排污水及循環排污水等進行中水回用處理。中水回用產生的濃鹽水(高含鹽)進一步濃縮蒸發結晶處理。工藝流程圖：

全廠水系統采用一體化的設計理念，實現了各裝置之間的無縫對接，使全廠水系統的設計達到最優化，噸油品水耗達到行業先進水平。即勝科在項目上的所有水廠因污水處理后的全部回用而形成了閉式循環系統，達到了液體零排放。盡可能的降低了該煤化工項目的水耗。

9

新疆新業能源1,4丁二醇精細化工甲醇項目

污水處理裝置的處理規模按600m3/h設計，合1.5萬噸/天。污水站出水水質達到《污水再生利用工程設計規范》GB50335-2002中規定的再生水用作循環水補充用水及城鎮雜用水的水質標準。

項目優點：

（1）處理效果好：新業項目污水處理系統對污染物去除效果好，是全國第一套達標運行的魯奇爐污水處理系統。該系統對COD、氨氮、總酚、石油類、色度、SS等關鍵指標的去除效率高，出水水質好。

（2）系統抗沖擊能力強：首先，污水生化處理系統兩級生化池串聯，大大提高了系統的抗沖擊負荷能力。其次，由于生化系統設計停留時間較長，使難降解物質得以充分反應，同時生化池池容較大，內循環及布水效果好，使得污染物在池中得以充分混勻，增加了系統抗沖擊能力。再其次，由于生化系統控制在較高MLSS，可達4000—5000mg/L，也提高了系統的抗沖擊能力。

（3）運行費用低：目前在污水系統出水穩定達標的情況下，運行費用可控制在5元/噸污水以下。當將來新業項目自備電廠投運時，由于用電成本大幅下降，可以預期污水處理運行成本還有大幅下降的空間。

（4）自動化程度高：污水系統用電設備數量大，但通過DCS中控系統與PLC子站通訊，實現了較高的自動化控制水平，大大降低了勞動強度，且保證了系統的穩定可靠運行。

（5）處理流程較長：由于前期設計時考慮比較充分，污水處理系統流程較長，在實際運行過程中發現，部分單體可根據需要停止運行，也不會影響污水系統的正常運行。

10

和縣華騏化工污水處理廠A2O+臭氧氧化+BAF處理技術

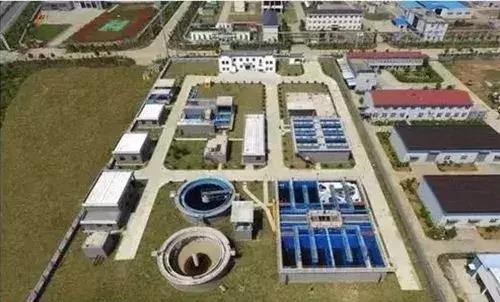

和縣華騏化工污水處理廠是和縣與馬鞍山市的重點建設工程，建設規模5000噸/日，占地23畝，項目投資5048萬，該項目由安徽華騏環保科技股份有限公司融資、設計、建設和運營。

本項目地處安徽省精細化工園區內，園區企業眾多，產業結構復雜，各企業排放的廢水水質各異，大多具有酸度大、色度深、高氨氮、高鹽度、有毒物質含量高、水質水量變化大、可生化性差等特點，屬典型的有機有毒有害難降解的工業廢水，統一混合后直接處理較困難。為保證污水處理廠正常運行，各類企業廢水(主要是工業廢水)在排入園區污水處理廠之前，須各自進行預處理，且預處理排放標準必須達到園區污水處理廠統一納管標準(一般參考《污水綜合排放標準》(GB8978-1996)中三級標準)。

由于水量波動大及水質的難降解性，因而在工藝的選取上，考慮了較長停留時間的調節池，采用了傳統活性污泥法工藝(A2O)和新工藝(臭氧高級氧化+BAF)相結合的技術路線，對來水進行了較為徹底的降解，使園區企業產生的廢水能夠穩定達標排放。其中，處理出水的主要污染物指標COD≤50mg/L、氨氮≤5mg/L(大多數情況下能穩定在1mg/L以下)、總氮≤15mg/L、總磷≤0.5mg/L 。

11

杭錦旗億嘉環境治理有限公司30m³/h廢水零排放工程

2015年8月20日，內蒙古久科康瑞環?？萍加邢薰九c億嘉環境治理有限公司簽訂總承包合同，承建杭錦旗億嘉環境治理有限公司30m³/h廢水零排放工程，該項目位于鄂爾多斯市杭錦旗獨貴塔拉工業園區，設計規模為720 m³/d，投資規模為5000萬。進水組成：年產260萬噸羰基復合肥、120萬噸乙二醇、20萬噸甲醇項目的生活污水、生產污水、生產廢水等經過分質收集與處理后，進入回用水系統進行深度處理，回用水系統產生的濃鹽水作為工程項目的進水進行分鹽零排放處理。

項目工藝流程：調節罐-高密池-砂濾-除碳器-離子交換-DTRO-MVR

項目優勢：經過分鹽，產出高純度工業硫酸鈉和工業氯化鈉;產水水質良好、持續穩定，達到《城市污水再生利用工業用水水質》(GB/T 19923-2005)規定的“敞開式循環冷卻水系統補充水”標準，不僅實現了該項目化工廢水的“零排放”與結晶鹽的循環再利用，也可以將此工藝技術應用到其他化工廢水的零排放與結晶鹽的循環再利用項目，打造為典型的示范工程案例。

12

寧夏紫光天化蛋氨酸二期中水和循環水補充水項目

該項目設計處理量為5000m³/d，投入使用后，每年可節省新鮮水消耗和減少廢水排放160萬m³。項目為零排放項目，為了提高后端MVR的蒸發效率及節約成本，業主要求對前端膜部分的回收率需達到90%，在復雜的進水水質條件下，經過工程人員的實地考察及對三類廢水各項水質的化驗，制定了主要由二期中水處理裝置、循環水補充水處理裝置組成的處理工序。

本項目從預處理階段，運用了臭氧氧化單元，提高來水生化性;改良超濾系統，添加內循環，使其在進水COD過高的情況下，能夠穩定運行;反滲透系統，采用進水正反向流自動切換設計，進水的方向變換，減小膜系統的結垢傾向;成本控制方面，使用電子阻垢儀，減少了30%—50%的阻垢劑的投加量。

13

安陽化學工業集團終端污水處理站總承包項目

本項目為安陽化學工業集團有限責任公司終端污水處理站總承包工程。終端污水處理站建設規模為處理污水15000m³/d，由兩套并列的生物處理系統組成，每套生物處理系統中污水依次經過反硝化池、厭氧氨氧化池、亞硝化池、硝化池進行處理，經處理后排水符合《省轄海河流域水污染物排放標準》(DB41/777-2013)，并達到以下指標：出水氨氮4月—10月≤8 mg/L、1月—3月和11月—12月≤10 mg/L，COD≤50mg/L，SS≤50mg/L。

本項目水處理站建設規模為處理污水15000m³/d，主要由預處理系統、生物處理系統、污泥處理系統、加藥和消毒系統組成，生物處理采用先進的硝化-反硝化和亞硝化-氨氧化組合工藝，具有節省碳源堿度、耗氧量少、反應時間短，污泥生成量少等優點。

14

上海金山衛污水廠改擴建工程

金山衛污水處理有限公司原有一期工程設計規模為2.5萬m³/d，原有處理工藝為：初沉池+調節池+兼氧酸化+兼氧沉淀+氧化溝+二沉池，污泥經過濃縮后脫水外運或焚燒。

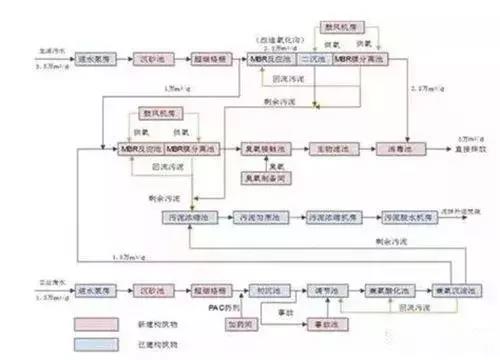

主要工藝路線如下圖：

項目優點：

（1）對廠外生活污水及工業污水進行分離并在場內對工業廢水進行單獨預處理，增加工業廢水水解酸化的停留時間，提高了工業污水的可生化性，減輕了后續生化處理的負擔。

（2）采用膜分離技術，可以將活性污泥全部節流在曝氣池內實現生物富集，實現生物的共代謝作用，從而大大提高對難降解有機物的去除率。

（3）由于膜分離作用，能有效控制泥齡，延長水力停留時間，使世代周期較長的硝化細菌得到有效的繁殖，從而大大提高污水中氨氮的去除率，有效解決目前低溫季節氨氮去除率不足的問題;MBR膜孔徑為微米級，能有效的進行固液分離，出水水質良好且穩定;由于膜的高效截留作用，膜池內微生物濃度較高，容積負荷高，占地面積小;MBR膜池剩余污泥產量低，極大降低了污泥處理費用。

（4）進水中含有化工廢水，化工廢水的污水水質、水量變化較大，有較大的沖擊負荷。由于膜生物反應器中活性污泥濃度較高，為傳統的3—5倍，微生物種群豐富，生物鏈完備，因此抗沖擊負荷較強，加強了污水處理廠生化系統的安全穩定運行。

（5）臭氧氧化技術工藝簡單，操作方便，可以根據進水水質靈活改變臭氧投加量，達到去除色的、降解難生化有機物、去除異味的目的。

（6）曝氣生物濾池能適應貧營養性污水的處理，進一度去除污水中的污染物，與臭氧工藝結合在污水深的處理中有良好的業績，兩者功能有效耦合，使出水穩定達標。

15

常熟新材料產業園水處理生態濕地

常熟新材料產業園重點發展新材料、氟化工、精細化工、生物醫藥等產業，園內有化工企業30余家?；て髽I(yè)的廢水達到接管標準后排入園區污水廠進行處理，處理后的尾水達到太湖地區城鎮污水處理廠主要污染物排放標準(化學需氧量60mg/l，氨氮5mg/l，總磷0.5mg/l)。

該項目突破性地采用了德國尖端且跨學科的生態濕地工藝。工程包括生態濕地處理中心、高鹽廢水監控調節池、尾水收集管道工程和太陽能電站。經生態濕地再處理達到工業用水標準回流至園區工業水廠，實現了工業廢水“零排放”和水資源的循環利用。項目列入了“十二五”國家重大水專項太湖流域水環境管理技術集成綜合示范項目中。

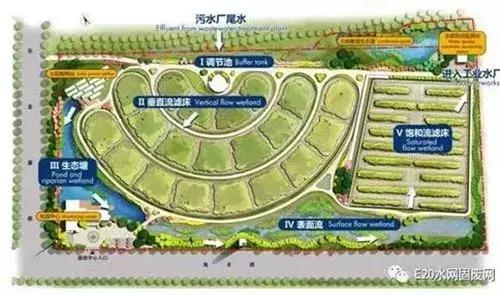

本項目的工藝路線為：“調節池-垂直流濾床-生態塘-表面流濾床-飽和流濾床”。項目平面圖 ：

項目優點：

該項目的建設填補了國內污水處理廠尾水到地表水之間的生態水處理技術空白，解決國際難題，作為江蘇省首個利用生態濕地處理中心實現化工園區污水資源化與循環利用工程，為實現化工園區工業污水的再生處理和循環利用開辟了新路。

項目具有如下特點：

（1）難降解物質的去除：持久性和難降解的化學物質存在于化工區污水廠的尾水中，因為所有容易降解的化學物質已經被污水廠去除。項目經過兩年多的運營，已經展示出能夠高效處理化工區企業排放的高鹽廢水中的持久性和難降解化學物質。

（2）生態技術：將德國先進的濕地技術本地化，處理過程不添加任何化學藥劑，可將相當于地表水劣V類的尾水凈化達到地表IV類水，并無二次污染。

（3）循環利用：工業污水廠工業凈化水經濕地中心凈化后進行回用，實現水資源的循環利用，為生態工業園建設提供最佳解決方案;

（4）科學研究：配套建設監測中心，為濕地中心的穩定運營提供保障，為科研積累生態數據，構建數據庫和交流平臺;

（5）低能耗：無動力的布水系統，太陽能電站建設，能夠大大降低產業園項目的運營費用。

16

化工行業難降解廢水系列項目

四川省聚潤新能源科技有限公司所提供的雙氧水廢水水質及排放工況資料說明雙氧水生產廢水水量小，沖擊水量較大;雙氧水廢水特性為高濃度CODCr、酸性強、石油類濃度高、少量過氧化氫等污染物質，具有水量較小、水量水質變化大、CODCr高、強氧化殺菌性的特點。結合業主的要求和我公司同類工程處理工藝及處理效果，在本工程工藝設計中，對該生產廢水采用聯合處理工藝，能達到理想的處理效果，實現持續穩定達標排放。經濟、簡便、實用。

工藝路線：緩沖池+隔油池+綜合調節池+催化氧化池+除磷反應池+高效氣浮池+A/O-MBR+臭氧催化氧化。
