一、概述

為了進一步強化生物處理效果，提高微生物降解的功能，關鍵的技術點是處理設備內的單位容積的生物量或加強傳質過程。生物流化床是以砂、活性炭、焦炭等顆粒材料為載體，其上附著生物膜，充氧廢水自下向上以一定速率流動，載體處于流態化狀態，強化了生物膜和污水的接觸時間，生物膜與廢水充分接觸而降解有機物。濾床具有較大的比表面積，選擇小粒徑固體顆粒為載體并達到流態化，載體顆粒的流態化是由上升水流（有時還有氣流）經過顆粒層產生壓力降而造成的，從而使單位體積濾床通過的載體面積提高很多，普通生物濾池的比表面積為40~70㎡/m3，而生物流化床的比表面積為1000~3000㎡/m3，因此具有很高的溶劑負荷率。

生物流化床中由于載體顆粒處于良好狀態，在床中不斷運動，顆粒間碰撞、摩擦，生物膜較薄且均勻，活性較好，污水從膜的下、左、右側流過，廣泛而頻繁地與生物膜接觸，載體顆粒小，再床內比較密集。由于紊動性強，顆粒與液面間的界面不斷更新，提高了氧的傳遞速率。

載體顆粒在流化床內的狀態分為固定狀態、流態化狀態、流失狀態，均由廢水的上升流速?zèng)Q定。當廢水流量很小且在床內的上升流速小于臨界值umf時，床內顆粒仍保持原來位置，顆粒層高度未發生變化，壓力降隨上升流速呈對數增加，此時的反應器稱為固定床，顆粒為固定狀態。當廢水流量增大使其流速增大到um時，載體顆粒被上升水流托起呈懸浮狀態，并在床內不停地湍動，此時的反應器稱為流化床，載體顆粒為流態化，其上升流速umf是載體顆粒實現流態化的最小流速，與顆粒密度、大小及床內液體的性質有關。廢水流量繼續增大使其流速大于umax時，載體顆粒層的高度將達到流化床頂部而使載體隨水流失，此時進入到流失狀態，因此，流化床內的上升流速應介于umf和umax之間。

生物流化床具有較高的耐沖擊負荷的能力，運行穩定，管理方便。

二、生物流化床的工藝流程

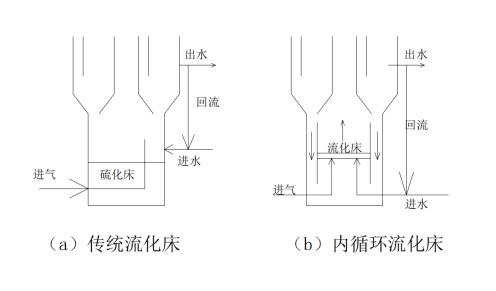

按反應器的形式分為傳統流化床和內循環流化床，按載體流化的動力分為液流動力流化床、氣流動力流化床和機械攪動流化床，按其本身所處的狀態分為好氧流化床和厭氧流化床。

流化床的分類、充氧方式及其功能

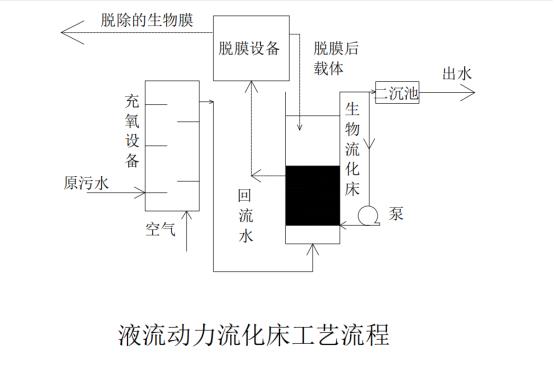

1. 液流動力硫化床

流動力流化床，也稱二相流化床。床內只有污水和載體目接觸，池外設有單獨的充氧設備。以空氣和純氧為氧源，充氧污水與回流水混合后從底音進人，緩慢而均勻地沿橫斷面上升，推動載體處于流態化，同時與載體上的生物膜接觸。理后的污水從上部流出床外，進入二沉池，分離脫落的生物膜，處理水得到澄清。本工藝中設有脫膜設備以及時地脫除老化的生物膜。

液流動力流化床內的載體全為生物膜包裹，生物高度密集，往往對污水的一次充氧難以保證對氧的需求，而且原污水的流量不足以使載體流態化，因此采用部分處理水回流?；亓魉h(huán)率一般按流化床的需氧量確定。

2. 氣流動力流化床

氣流動力流化床即三相流化床。污水、氣體和載體同步進入床體。池體外設輸送混合管，其外側為載體下降區，上部為載體分離區。輸送管內形成氣、液、固三相混合體，空氣起到揚水器的作用，混合液上升時，三相混合體產生強烈的混合與攪拌作用，載體間摩擦作用使外層生物膜脫落。一般不采用回流措施，而且不需脫膜設備。

本工藝的技術關鍵之一是防止氣泡在床內合并，形成大氣泡，影響充氧效果，可采取加壓釋放充氧或射流曝氣充氧。高速去除有機物，占地少，在同一水量、水質條件下和同樣去除率的要求下，設備占地僅為活性污泥法的(1/8)~(1/5)，便于維護管理，可適應水質水量的變化，在適當?shù)倪\(yùn)行條件下，具有硝化與脫氮的功能。存在的問題是脫落的生物膜顆粒細小，需加混凝沉淀或氣浮去除。

3.機械攪動流化床

機械攪動流化床工藝又稱懸浮粒子生物膜處理工藝。池內分反應室和固液分離室，池中央接近底部處安裝葉片攪動器，由上部的電機帶動載體使其呈流態化?？杀ＷC池內載體流化與懸浮，反應具有均一性，微生物濃度比較固定，不用通過運行來加以調整。

4.厭氧-兼氧生物流化床

在處理城市污水中，管道中流動的水形成表面復氧，常含有2mg/L左右的溶解氧，可由此流化床處理以去除一部分BOD之后再進行好氧處理，這樣動力消耗少，剩余污泥量少。

二、生物流化床的構造

生物流化床由床體、布水裝置、充氧裝置和脫膜裝置等部分組成。

1.床體

床體呈圓形，多由鋼板焊接而成，也可用鋼筋混凝土砌筑。

2.載體

載體是流化床的核心部分，常用的載體有活性炭、焦炭、聚苯乙烯球、無言煤及細石英砂，每種載體的性能有所不同，載體的選擇可根據具體情況決定。

3.布水裝置

布水均勻性影響到功能的發揮。布水不均，可能導致部分載體沉積而不流態化，使其工作受到破壞。布水裝置又是填料的承托層，停水時，載體不流失，并易于重新啟動。

4.脫膜裝置

及時脫掉老化的生物膜，保持膜的生物活性是流化床維持正常凈化功能的環節。該裝置主要用于流動流化床，可單獨設立，也可設在池的上部。
