摘要 ：文章針對某公司除塵器內部漏風、清潔室腐蝕等問題，提出了除塵器模塊化的設計方法。最終實現了改造目標，為今后同類設備的改造提供了借鑒。

關鍵詞 ：袋式除塵器 ；模塊化設計 ；除塵器改造

概況

某公司二期工程配置一臺 400t/d 機械爐排焚燒爐、一臺 32.3t/h 余熱鍋爐和一套 12MW 汽輪發電機組。機尾除塵系統各配備 1 臺 2440m2 脈沖袋式除塵器。2006 年項目投產，目前，通過運行參數及對除塵器檢修發現袋式除塵器箱體鋼板及清潔室腐蝕嚴重，多個倉室均有不同程度銹蝕破洞，布袋使用差壓偏大，煙氣旁路雖已封堵，但煙道銹蝕嚴重，多次發現內漏煙氣的風險。

除塵器參數表

項目 參數值

處理風量 /（Nm3/h） 80 409

過濾風速 /（m/min） 0.85

過濾面積 /m2 2440

設備阻力 /Pa 1500

入口含塵濃度（標況）/（g/Nm3） ≤ 3

出口含塵濃度 /（mg/Nm3） ≤ 10

除塵效率 /% ＞ 99.9

進行大修。

2018 年 7 月對袋式除塵器

濾袋規格 /mm Φ150×6000

袋籠規格 /mm Φ147×6000

袋式除塵器設備參數見右表 [1]。本袋式除塵器改造項目的主要目標是使粉塵濃度 <10mg/m3，同時要求減少灰斗進風煙道堵灰情況，并保證除塵器本體密封性良好。本項目工期緊張，由于垃圾焚燒發電廠每年停爐有時間限制，且停爐后經濟損失較高，公司要求只停爐 22 天。因此，設計時必須考慮安裝方便、質量可靠等因素。

煙氣參數的選定

• 1. 濾袋材質的選擇

垃圾焚燒發電廠余熱鍋爐出口煙溫為

190℃～ 210℃，經過半干法反應塔噴石灰漿液及冷卻

收稿日期 ：2019-09-20 ；修回日期 ：04-09

第一作者簡介：秦為軍（1983―），男，江蘇鹽城人，學士，工程師，主要從事垃圾焚燒發電行業技術管理及研發方面工作。

50 中202國0 環年第保產4 期業

濾袋材質 PTFE+PTFE 覆膜濾袋數量 / 條 864

進氣溫度 /℃ 150

漏風率 /% <2

設備耐壓 /Pa -10 000

脈沖閥數量 / 只 72

脈沖閥規格 DC24V3" 淹沒式壓縮空氣清灰壓力 /MPa 0.2~0.3

壓縮空氣耗氣量 /（Nm3/min） 2

水降溫后，除塵器進口溫度降至 150℃～ 160℃。布袋選用 PTFE+PTFE 覆膜材質，其中纖維 100%PTFE， 基布 100%PTFE，連續工作溫度 <240℃，后處理采用穿透式高溫?zé)岫ㄐ透材すに嘯2]。PTFE 材質抗腐蝕、抗氧化性能優異，聚四氟乙烯合成纖維濾袋自潤性極佳、不吸潮，適用于垃圾焚燒行業布袋除塵器內的惡劣工況。

FOCUS ON DEFENDING BATTLE OF BLUE SKIES | 聚焦藍天保衛戰

• 1. 袋籠的選擇

袋籠的制作尺寸需要和濾袋尺寸配套并且相互配合。工作狀態下，袋籠支撐濾袋，使濾袋在過濾及清灰過程中保持一定的形狀。袋籠材質使用 Q235B，外表面經有機硅處理。20 根豎筋均勻分布，橫向每隔200mm 左右內側設置圓形支撐環，表面鍍有有機硅 ； 豎筋 φ3.8mm。圈筋 φ4mm，圈筋間距 200mm，袋籠喉部帶文丘里管。目前部分資料里寫到袋籠使用 20# 鋼材質，相比于 Q235B 在相同規格下 20# 鋼韌性更強 [3]，焊接一定時間后，橫向的圓形支撐環會在焊縫處崩裂開，難以達到 4 年使用壽命的行業要求。

• 1. 過濾風速及過濾面積的選擇

過濾風速是除塵器的重要參數之一，過濾風速的大小影響除塵器的過濾效率。垃圾焚燒行業的袋式除塵器過濾風速一般選擇為 0.6~0.9m/min[4]，本項目初

相鄰模塊對焊形成 ；煙氣進出側板塊由四塊 2400mm× 290mm 板塊與相鄰模塊對焊形成（2 塊帶進出口法蘭

2280mm×1500mm）；進風煙道底板由三塊 2400mm×

3500mm 板塊（帶法蘭 1400mm×1000mm）對焊形成。

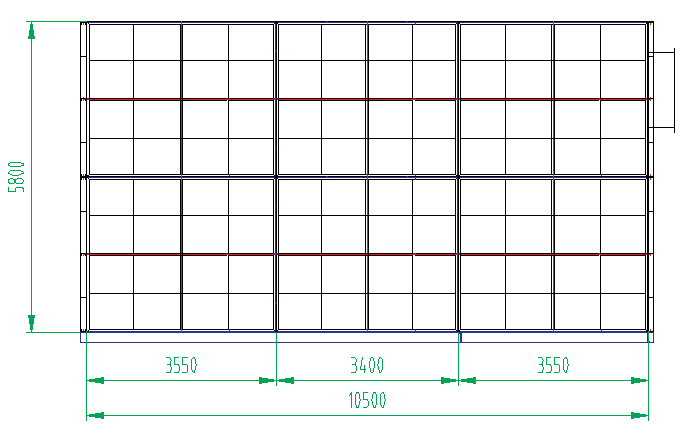

圖 1 模塊化中箱體主視圖

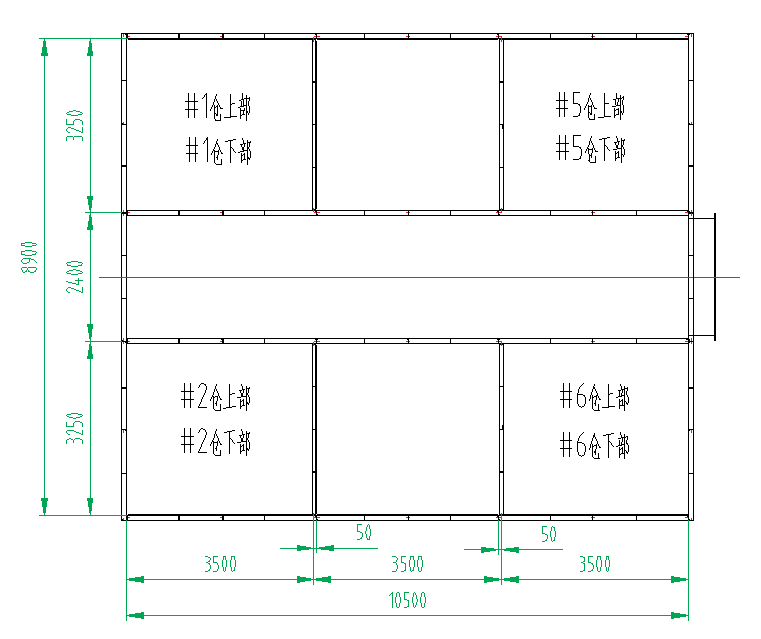

圖 2 模塊化中箱體俯視圖

選過濾風速為 0.8m/min。因 v ? Q （v 為過濾風速，

60S

Q 為工況煙氣量，S 為過濾面積），把標況煙氣量換算為工況煙氣量后，計算出過濾面積為 2420m2。本項目選擇 φ150mm×6000mm 的濾袋，每個倉室長寬方向各用 12 條布袋，共 6 個倉室，過濾面積為 2443m2。本除塵器過濾風速為 0.793m/min，一室清灰時過濾風速為 0.951m/min。

改造方案

本除塵系統改造項目的主要目標是消除除塵器局

部漏風，并使粉塵濃度 <10mg/m3。本項目系離線改造， 工期要求 22 天。整體下部鋼架系統利舊、平臺及樓梯利舊、電氣儀表利舊、保溫系統利舊。這樣既可降低投資，也可縮短工期。由于考慮到工期緊張及運輸方便，在圖紙?jiān)O(shè)計中，把中箱體、清潔室、進風系統等部件按照模塊化設計 [5]。整個中箱體按照上下兩層每層高度 3m 設計，共設計為 8 個框狀結構，其次用12 塊鋼板把 8 個框狀結構現場焊接固定 [6]（見圖 1、圖 2）。進風系統錐斗部分、進風管部分也按照模塊化設計，盡量減少現場安裝工作量。每個倉室對應的清潔室在加工車間組裝、焊接好后發至現場拼裝。

• 1. 中箱體設計

#1、#2、#5、#6 倉室上下兩層用鋼板拼接成 8 個框狀模塊，#3、#4 倉室由 8 塊 3500mm×2900mm 板塊與

由于反應塔出口煙道為圓形可避免方形結構的煙道頂部堆積石灰，故除塵器進口煙道采用圓形，可省去一次變徑。出口煙道采用方形，可防止灰塵堆積在中箱體出口。

• 1. 進風系統設計

由于原灰斗進風閥處易堵塞，分析其原因，系由于此閥門位置煙氣進風方向?yàn)樗健Ｔ趪娤?、活性炭粉末時，由于半干法反應塔的煙氣經噴水降溫， 煙氣潮濕且黏性大。故該位置進風閥門下部容易掛灰。改造中抬高系統進風口高度，使進風系統的錐斗坡度加大，更易溜灰。同時進風管煙道閥門設計為垂直方向安裝（法蘭面水平）。

• 1. 清潔室設計

清潔室設計是除塵器設計的關鍵，花板孔間距過

CHINA ENVIRONMENTAL PROTECTION INDU20S2T0R.4Y 51

聚焦藍天保衛戰| FOCUS ON DEFENDING BATTLE OF BLUE SKIES

大，則浪費成本 ；花板孔間距過小，則氣流上升速度過快，濾袋擺動過快，少數項目還會出現濾袋被吹進清潔室的情況。本項目濾袋規格為 φ150mm×6000mm， 花板間距為 240mm×240mm，計算氣流上升速度為

60n ? ）（Q 為工況煙氣量，n 為濾袋條數，l 為

v ? Q

相鄰花板孔中心距，r 為花板孔半徑），計算出氣流上升速度為 60.18m/min，在 60~80m/min 的合理范圍內。中箱體壁板與相鄰花板孔中心安全距離為 250mm， 可避免濾袋在工作狀態下氣流與箱體內壁產生摩擦。

本項目清潔室同樣根據模塊化設計思路，兼顧改造現場空間緊張。把每個倉室對應的清潔室單獨設

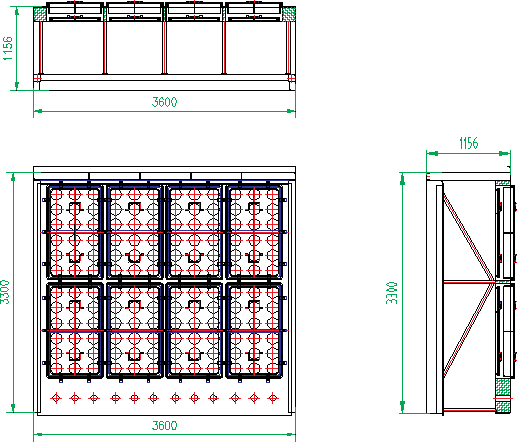

圖 3 模塊化清潔室

器改造項目于 2018 年 7 月順利完工。投產后，除塵器

計、單獨加工制造。整個清潔室部件由 6 個分清潔

室和 1 個提升閥箱體組成（見圖 3）?，F(xiàn)場安裝用時不到 2 天，極大地減少了現場工作量。

除塵器頂部蓋板雖結構簡單，但此處影響清潔室的密封性，容易被安裝單位甚至維保單位忽視。除塵器運行狀態下，清潔室外頂蓋未擰固定螺栓的現象較

各項參數運行良好，粉塵出口濃度日均值為達到了預期目標。

參考文獻 ：

2.8mg/Nm3，

常見。時間久了，清潔室蓋板易漏風，是使清潔室內部腐蝕的重要原因。清潔室檢修門使用雙層結構，頂部檢修門與密封框架設計成圓弧形可避免蓋板硅橡膠的密封間隙，消除原矩形密封結構存在的死角。

改造效果

本改造項目于 2018 年 7 月動工，在僅停爐 22 天

的情況下完成了布袋除塵器的改造。由于模塊化設計， 很多加工工序在加工車間進行，減少了現場安裝過程中的工作量，本項目的設計思路值得同行借鑒。除塵

1. 李珊紅，丁倩倩，李彩亭 . 低壓脈沖長袋袋式除塵器清灰模擬 [J].

環境工程，2018，36（08）：79-82.

1. 楊琳，李軍狀，張運宇，等 . 基于新標準的燃煤機組電除塵器提效改造性能試驗研究 [J]. 環境污染與防治，2018，40（08）： 922 926 949

- + .

1. 肖述明，王祖武，葉寅，等 . 靜電激發袋式除塵器的阻力特性實驗研究 [J]. 環境科學與技術，2016，39（04）：27-30.
2. 葉玉奇，錢付平 . 基于響應曲面法袋式除塵器清灰性能的數值研究 [J]. 環境科學學報，2012，32（12）：3087-3094.
3. 張殿印，王海濤 . 除塵設備與運行管理 [M]. 北京 ：冶金工業出版社，2010.
4. Liang J.Retrofit of a Boiler Dust Precipitator[J]. Power Equipment, 2016.

Modular Design and Transformation of Dust Collector

QIN Wei-jun

[Everbright Environmental Protection Technical Equipment (Changzhou) Limited, Changzhou Jiangsu 213000, China]

Abstract: Aiming at the internal air leakage and corroded cleaning room of the dust collector in a company, the modular design of dust collector was put forward. Finally realizing the transformation goal, and providing a reference for the similar equipment transformation.

Key words: bag-house filter; modular design; precipitator transformation
