風箱脈沖袋式除塵器是90年代的先進除塵器。它綜合了各種袋式除塵器優點，即室反吹和吹脈沖除塵，克服了室反吹除塵強度不足和同時吹脈沖除塵過濾的缺點，擴大了除塵器的應用范圍。由于這種除塵器結構的特殊特點，提高了除塵效率，延長了濾袋的使用壽命。該系列產品廣泛應用于水泥廠破碎包裝倉庫頂部熟料冷卻機和研磨機的除塵、冶金、化工、食品、糧食、電力、民用鍋爐廢氣的除塵、物料回收。該除塵器的過濾材料一般為聚酯針刺氈，溫度達到210時使用芳綸針刺氈。但是這種過濾材料很貴。如果溫度過高，應采取冷卻措施。該系列吸塵器為室外型，33種規格，由不同的室和每個室中的袋組成。每個房間有32、64、96和128個包。集塵室數量為3~28個，過濾面積為93~4361M2，處理風量為6900 ~ 314000 m/h。該除塵器可在負壓或正壓下運行。室外溫度低于-25時，應增加保溫裝置。

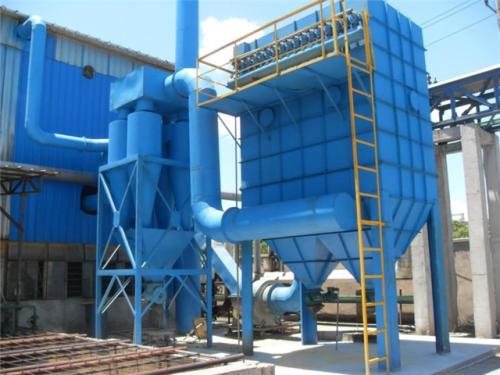

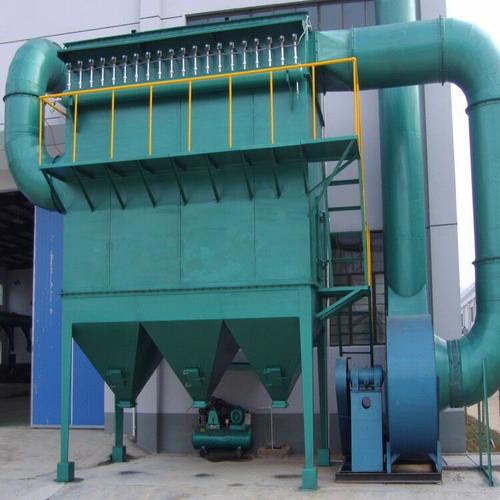

氣箱脈沖袋式除塵器由箱體、灰斗、壓縮空氣管道系統和輸灰裝置組成，并設有梯子、欄桿、檢修門等。含塵氣體從進氣口進入箱體，遇到隔板，氣流轉向流入灰斗，氣流速度變慢。由于慣性，氣流中的粗塵直接落入灰斗，起到預集塵的作用；進入灰斗的氣流經過濾袋，灰塵收集在濾袋的外表面，清潔氣體通過箱體上部的出風口排出。

主體由箱體、袋室、灰斗、進風口和出風口四部分組成，并設有立柱、梯子、欄桿、壓縮空氣管道系統、清灰控制機構等。

1.箱體。箱體主要用于固定袋籠、過濾袋和氣路部件，制成全封閉形式。清理灰塵時，被壓縮的空管先進入箱體，不再進入每個濾袋內部。頂部有一個進水孔，在這里安裝和更換袋籠和濾袋非常方便。根據規格不同，箱體分為幾個室，用鋼板隔開，密閉，實現離線清灰。每個腔室都配有提升閥，用于切換過濾后的氣流。

2.包房。袋室位于箱體的下部，主要用于容納袋籠和過濾袋，形成過濾空間。含塵氣體的凈化主要在這里進行。和箱體一樣，也是根據規格不同分為幾個室，用隔板隔開，防止除灰時室與室之間相互干擾，同時形成相應的沉降空間。

3.灰斗?；叶吩O(shè)置在袋室的下部，不僅儲存收集的灰塵，還作為下部進氣歧管。含塵氣體進入袋室時，先進入灰半。由于灰斗內部容積大，氣流速度降低，氣流方向改變，粗塵粒在此分離?；叶废虏吭O(shè)有輸灰設備，出口不設翻板閥等氣鎖設備，可連續排灰。

4.入口和出口。進風口和出風口根據吸塵器的結構分為兩種。一種是進氣口為圓柱形，直接焊接在灰斗的側板上，出氣口設置在箱體的上部和濾袋室的側面，通過升降閥板孔與箱體內部相通。其次，進風口和出風口做成一個整體，設置在袋室的側面，在箱體和半灰之間，分成兩個密閉的部分，即進風口和出風口。這種結構體積較大，但氣流分布均勻，預

氣箱脈沖袋式過濾器箱包含幾個工作室，每個工作室配有一個提升閥。清灰時，關閉提升閥，然后打開脈沖閥噴出高壓空氣，使濾袋外表面的灰塵落入灰斗，由輸灰裝置排出。風箱脈沖袋式除塵器利用氣室來除塵。清灰時，一箱一箱隔離，輪流進行。清灰程序控制器根據預撐程序自動連續執行各室的脈沖和清灰閥的周期，保證了壓縮空氣的清灰效果。整個箱體設計有出口主管結構，灰斗可以延伸到主管下方，使進入的含塵煙氣可以直接進入膨脹后的灰斗，達到預除塵的效果。因此，帶風箱的脈沖袋式除塵器不僅可以處理一般濃度的含塵氣體，還可以處理高濃度的含塵氣體。
